Resumen de los productos

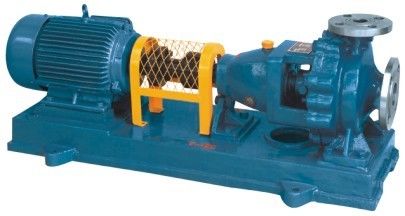

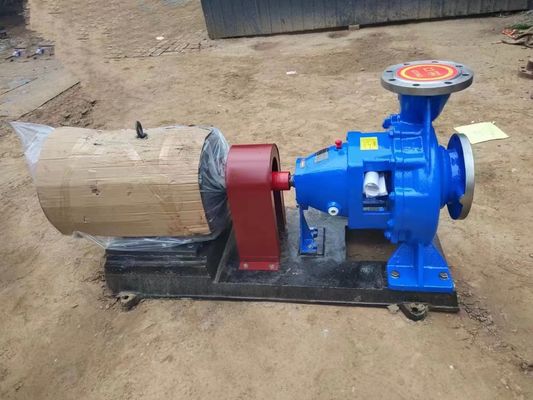

Las bombas centrífugas químicas IH son bombas centrífugas de una sola etapa, de una sola succión y en voladizo, fabricadas de acuerdo con la norma internacional combinando el diseño de procesos no metálicos.IH es una producción de bajo consumo energético en lugar de una bomba resistente a la corrosiónLa bomba centrífuga química IH es adecuada para transportar líquido sin partículas sólidas, corrosivo y viscosidad similar a la del agua.La temperatura media está entre -20 grados centígrados y 105 grados centígradosLas bombas IH se utilizan ampliamente en el sector químico, petrolero, eléctrico, metalúrgico, papel, farmacéutico,Industria alimentaria, etc.. con muchas ventajas tales como resistencia a la corrosión, resistencia a la abrasión, resistencia a altas temperaturas, alta resistencia mecánica, funcionamiento estable, estructura avanzada y racional,rendimiento de los sellos estricto y fiable, fácil desmontaje y reparación, larga vida útil, etc.
IH centrífuga química tienen 33 modelos básicos, y alrededor de 22 modelos son de doble velocidad ((2900r/min 1450r/min).el total de las producciones alcanza 112 especificaciones.
Rango de rendimiento
| 型 号 | ¥ 额定转速n=2900r/min. ¥ 额定转速n=2900r/min. | 额定转速n=1450r/min | ||||
| 流量Q ((m3/h) | 扬 程 H (m) | 电机功率 (KW) | 流 量 Q ((m3/h) | 扬 程 (m) | 电机功率 (KW) | |
| IH40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
| IH40-32-160 | 32 | 3 | 8 | 0.55 | ||
| IH40-32-200 y sus derivados | 50 | 5.5 | 12.5 | 1.1 | ||
| IH40-32-250 | 80 | 11 | 20 | 2.2 | ||
| IH50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
| IH50-32-160 Las demás partidas | 32 | 4 | 8 | 0.55 | ||
| IH50-32-200 y sus derivados | 50 | 7.5 | 12.5 | 1.5 | ||
| IH50-32-250 | 80 | 15 | 20 | 2.2 | ||
| IH65-50-125: el número de unidades de producción y el número de unidades | 25 | 20 | 3 | 12.5 | 5 | 0.55 |
| IH65-50-160: el número de unidades de producción | 32 | 5.5 | 8 | 0.75 | ||
| IH65-40-200 y sus derivados | 50 | 11 | 12.5 | 1.5 | ||
| IH65-40 y 250 | 80 | 18.5 | 20 | 3 | ||
| IH65-40 a 315 | 125 | 30 | 32 | 5.5 | ||
| IH80-65-125 | 50 | 20 | 5.5 | 25 | 5 | 0.75 |
| IH80-65-160 | 32 | 11 | 8 | 1.5 | ||
| IH80-50-200 y sus derivados | 50 | 15 | 12.5 | 2.2 | ||
| IH80-50 y 250 | 80 | 30 | 20 | 4 | ||
| IH80-50 a 315 | 125 | 45 | 32 | 7.5 | ||
| IH100-80-125 | 100 | 20 | 11 | 50 | 5 | 1.5 |
| IH100-80-160: el número de unidades de producción | 32 | 15 | 8 | 2.2 | ||
| IH100-65-200 y sus derivados | 50 | 22 | 12.5 | 4 | ||
| IH100-65-250: el contenido de la sustancia | 80 | 37 | 20 | 5.5 | ||
| IH100-65-315 | 125 | 75 | 32 | 11 | ||
| IH125-100-200 y sus derivados | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
| IH125-100-250 Las demás sustancias | 80 | 75 | 20 | 11 | ||
| IH125-100-315: el contenido de agua en el agua | 125 | 75 | 32 | 18.5 | ||
| IH125-100-400: el número de unidades de producción y el número de unidades | / | / | / | 50 | 30 | |
| IH150-125-250: el número de unidades de producción | / | / | / | 200 | 20 | 18.5 |
| IH150-125-315: el uso de las mismas | / | / | / | 32 | 30 | |
| IH150-125-400 y sus derivados | / | / | / | 50 | 45 | |
| IH200-150-250: el precio de las mercancías | / | / | / | 400 | 20 | 37 |
| IH200-150-315: el número de unidades de producción y el número de unidades | / | / | / | 32 | 55 | |
| IH200-150-400 y sus derivados | / | / | / | 50 | 90 |
Volumen del flujo:6.3 a 400 m3/h
Cabeza: entre 5 y 125 m
Velocidad:2900 r/min 1450 r/min
La potencia:0.55-90KW
Diámetro de entrada: 50-200 mm
Presión máxima de trabajo:1.6MPa
Expresión modelo
IH 50 - 32 - 160 A IH es una bomba centrífuga química de una sola fase de una sola succión;50 significa el diámetro de la entrada de la bomba;32 significa el diámetro de la salida de la bomba;160 para el diámetro nominal del impulsor ((mm);A representa el diámetro exterior del impulsor después del primer corte
Características del diseño
Composición de la bomba
Las bombas centrífugas químicas de la serie IH son productos de diseño conjunto de la industria de las bombas en todo el país de acuerdo con la norma internacional ISO.cubierta de la bomba, piezas de sellado, soporte central, eje, piezas de suspensión, etc.
Estructura de la bomba
La cubierta de la bomba se fija en el soporte central por costura y se cierra mediante la conexión de la carcasa de la bomba y la costura en el soporte central.descarga radial y soportado por el tipo de piesLas piezas de suspensión pueden fijarse en el soporte central por costura y apoyarse en la base por soporte de suspensión.El acoplamiento de extensión está diseñado para un desmontaje convenienteCuando la bomba necesita comprobar y reparar, sólo las partes de conexión media del acoplamiento de extensión deben desmontarse, es decir, las partes del rotor para comprobar y reparar.Tubos de conexión de entrada y salidaEl motor y la carcasa de la bomba no necesitan ser desmontados, es la forma de estructura universal en el mundo.
Dirección de rotación de la bomba
La bomba es accionada directamente por el motor desde el acoplamiento de extensión.
Tipo de sellado del eje de la bomba
El sello del eje adopta sello de embalaje o sello mecánico, que se puede seleccionar de acuerdo con los requisitos de los clientes.se permite adoptar el tamaño de la cavidad de sellado de acuerdo con la norma ISO3069 según se requiera y otro tipo de sellado del eje..
Sello de embalaje: hay una caja de relleno en la tapa de la bomba; adopta un sello de embalaje suave; el agua con cierta presión puede ser transportada a la caja de relleno para sellar, enfriar, lubricar y limpiar.
Sello mecánico: Sello mecánico de una sola cara y sello mecánico de dos caras; El agua con cierta presión se puede transportar a la cavidad de sellado para lavar, frotar la cara y enfriar también.
