QJB-mezclador sumergible antienredos, agitador de alta potencia, tanques de espesamiento de lodos, integración de flujo de mezcla, inducción de carbono

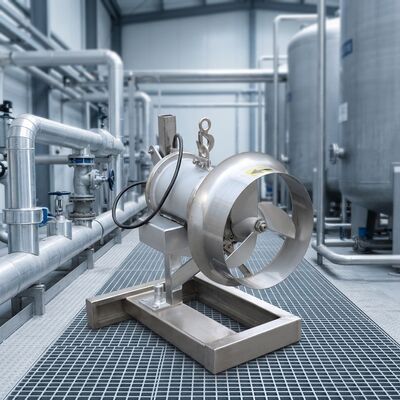

El sistema de mezcla sumergible antienredo QJB

Resumen del producto
The QJB  anti-entanglement submersible mixer is a specially designed underwater mixing device developed to address the common issues of entanglement and clogging faced by conventional submersible mixers in complex media such as wastewater and sludgeA través de un diseño estructural optimizado y un sistema de transmisión de energía, este equipo garantiza un funcionamiento estable a largo plazo bajo el agua, logrando efectivamente una mezcla eficiente, mezcla,y promoción del flujo de medios líquidosMejora la uniformidad del medio en todos los procesos de tratamiento del agua y proporciona condiciones de funcionamiento consistentes para las etapas de tratamiento posteriores, como la aireación, la sedimentación,y reacciones bioquímicasDiseñado de acuerdo con los estándares de seguridad y fiabilidad de los equipos submarinos, combina la facilidad de instalación con un mantenimiento rentable.que lo hace adecuado para una amplia gama de aplicaciones municipales e industriales de tratamiento de aguas.
2Condiciones de funcionamiento
Condiciones medianas: adecuadas para el tratamiento de aguas residuales, lodos o líquidos mezclados que contengan sólidos en suspensión, fibras, flocos y otras impurezas.El rango de pH es 6.0 a 9.0, la densidad media no debe exceder de 1100 kg/m3 y la concentración de sólidos en suspensión no debe exceder de 5000 mg/l (soluciones personalizadas disponibles para condiciones de funcionamiento especiales).
Condiciones ambientales: el equipo debe funcionar completamente sumergido bajo el agua, con un rango de profundidad de buceo de 1,0 m a 15 m (ajustable según los requisitos reales).El ambiente de trabajo debe estar libre de vibraciones o impactos fuertes., y no debe contener gases corrosivos ni sustancias inflamables/explosivas.con una tensión nominal superior o igual a 10 V,.
Condiciones de funcionamiento: el equipo debe funcionar al nivel medio de líquido especificado; está prohibido arrancar sin carga (sin sumergirse en el medio).El tiempo de funcionamiento continuo no debe ser inferior a 8,000 horas al año, y se permite el funcionamiento intermitente (con intervalos de arranque-parada que cumplan las especificaciones de funcionamiento del equipo).
III. Ámbito de aplicación
Tratamiento de aguas municipales: adecuado para depósitos de aireación, depósitos anaeróbicos, depósitos anóxicos, depósitos de espesamiento de lodos y depósitos de ecualización en las plantas municipales de tratamiento de aguas residuales.utilizado para mezclar aguas residuales con lodos activadosTambién puede aplicarse para mezclar la calidad del agua en las cuencas urbanas de retención de aguas pluviales.
Tratamiento de aguas industriales: abarca los sistemas de tratamiento de aguas residuales para industrias como la química, la farmacéutica, la impresión y el teñido, y el procesamiento de alimentos,incluido el ajuste de la calidad del agua y la mezcla en la fase de pretratamiento, mezcla de lodos en tanques de tratamiento bioquímico y mantenimiento de la circulación y la uniformidad en sistemas industriales de recirculación de agua.También puede aplicarse a la mezcla de lodos y a la prevención de la aglomeración en el tratamiento de lodos industriales.
Otras aplicaciones incluyen la oxigenación y la mezcla de circulación en la acuicultura (mejoramiento de los entornos de cultivo),alteración del agua en la restauración ecológica de los ríos y lagos (promoviendo el intercambio de agua e inhibiendo el crecimiento de algas), y mezcla de lixiviados en depósitos de depósitos de estanques de tratamiento de lixiviados.
IV. Principio de trabajo
El mezclador sumergible antienredamiento QJB-CR está propulsado por un motor sumergible, que transmite energía a través de un acoplamiento a la unidad de engranaje de reducción.El mecanismo de reducción convierte la rotación de alta velocidad del motor en baja velocidadEl impulsor presenta una forma aerodinámica especialmente diseñada que genera tanto empuje axial como fuerza de agitación radial durante la rotación:el empuje axial impulsa el líquido a lo largo del eje del equipo, creando un flujo de agua dirigido; mientras que la fuerza de agitación radial induce un movimiento circular en el medio circundante, promoviendo la dispersión y mezcla.
Mientras tanto, el diseño antienredamiento es un punto destacado técnico clave: se instala un escudo protector de la parrilla entre el impulsor y la carcasa del motor.Esta estructura de rejilla asegura un flujo fluido sin problemas mientras bloquea eficazmente las fibrasAdemás, los bordes de las hojas del impulsor están especialmente alisados para minimizar la adhesión de los desechos.La dirección y el ángulo de rotación del impulsor están diseñados para generar un flujo de agua de "tipo de corte", lo que reduce aún más la probabilidad de que los desechos se envuelvan alrededor de la rueda.Este diseño garantiza el funcionamiento estable a largo plazo del equipo y evita problemas como la sobrecarga de energía y el daño del dispositivo causado por el enredo.
5. Estructura del producto
El mezclador sumergible antienredamiento QJB presenta un diseño submarino integrado, compuesto principalmente por los siguientes componentes básicos:
Motor sumergible: se utiliza un motor sumergible asíncrono trifásico, con carcasa de acero inoxidable (304 o 316L, seleccionado según las condiciones de funcionamiento),que ofrece una excelente resistencia a la corrosión y un excelente rendimiento de selladoEl motor está equipado con dispositivos de protección contra el sobrecalentamiento y contra fugas de corriente incorporados.con una capacidad de transmisión superior a 300 W,, garantizando la seguridad de los equipos.
Unidad de reducción de engranajes: utiliza una estructura de reducción de engranajes planetarios o de gusano, con la relación de engranajes diseñada de acuerdo con la potencia del equipo y los requisitos de mezcla.Esto reduce efectivamente la velocidad de rotación al tiempo que aumenta el parLos componentes internos están llenos de lubricante especializado, lo que proporciona un excelente rendimiento de lubricación y disipación de calor.con lo que se prolonga la vida útil.

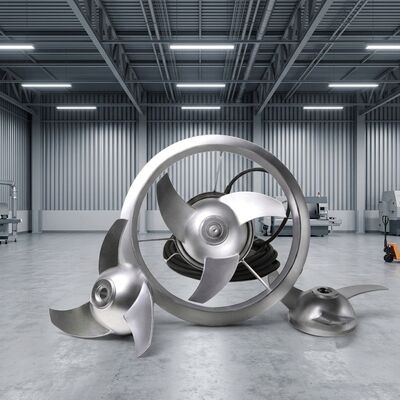

Impeller: El impulsor está hecho de plástico de ingeniería reforzado (como PPO) o acero inoxidable, típicamente con 3 a 4 hojas con una barrida hacia atrás,diseño simplificado que reduce la resistencia al agua y mejora la eficiencia de mezclaEl impulsor está conectado al eje de salida de la caja de cambios mediante una conexión con llave, lo que garantiza una instalación segura y un desmontaje conveniente.

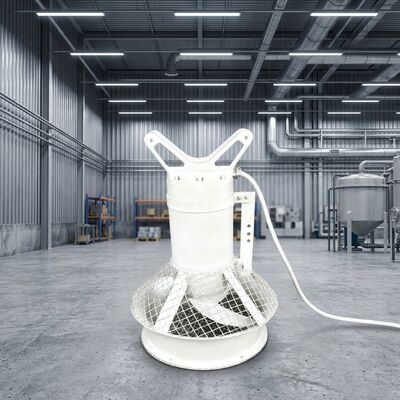

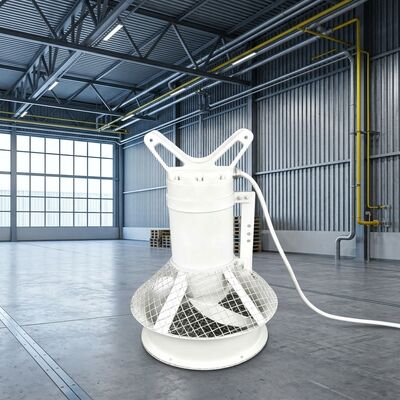

Protección contra enredos: ubicada en el lado exterior del impulsor, está conectada de forma segura a la carcasa del motor y está hecha de acero inoxidable.La distancia entre las rejillas está diseñada de acuerdo con los tamaños comunes de impurezas (normalmente 10mm 20mm)Los bordes del protector cuentan con transiciones redondeadas para evitar arañazos en los operadores o tuberías..
Sistema de sellado: presenta una estructura de doble sellado que combina sellos mecánicos y sellos de aceite esquelético.El sello mecánico está hecho de materiales resistentes a la corrosión carburo de silicio-carburo de silicio o carburo de silicio-grafitoEl sello de aceite del esqueleto sirve como sello auxiliar.mejora de la fiabilidad del sellado y de la operación submarina a largo plazo sin fugas.
Componentes de instalación y montaje: incluidas las barras de guía, los dispositivos de elevación y las placas de base; las barras de guía se utilizan para la instalación y desmontaje del equipo,que permita al personal de mantenimiento levantar fácilmente el equipo desde debajo del agua mediante el dispositivo de elevación; la placa base se fija en el fondo del tanque para garantizar la estabilidad de funcionamiento y evitar el desplazamiento del equipo causado por el impacto del caudal de agua.
6Características y ventajas del producto
Diseño antienredamiento altamente eficaz para un funcionamiento más estable: con un protector antienredamiento y un diseño de perno optimizado,Reduce significativamente el riesgo de enredos de desechos en la fuenteEn comparación con las mezcladoras sumergibles tradicionales, la tasa de fallas de enredos se reduce en más del 80%, minimizando el tiempo de inactividad para la limpieza y prolongando el tiempo de funcionamiento continuo.
Alta eficiencia de mezcla y menor consumo de energía: el diseño del impulsor aerodinámico, combinado con una relación de engranajes optimizada, concentra la fuerza de agitación de manera más efectiva,que permite una gama más amplia de mezcla de medios al mismo nivel de potencia, mejorando la uniformidad de la mezcla en un 15%~20%, mientras que la integración eficiente del motor y la caja de cambios reduce la pérdida de energía, logrando un ahorro de energía un 10%~15% mayor en comparación con los equipos tradicionales.
Altamente resistente a la corrosión y ampliamente aplicable: los componentes principales están hechos de materiales resistentes a la corrosión, como acero inoxidable y plásticos de ingeniería reforzados,con una resistencia a diversos medios corrosivos, incluidas las aguas residuales municipales y las aguas residuales industrialesLos materiales ofrecen una alta resistencia, una excelente resistencia a los impactos y una resistencia al envejecimiento, lo que permite una vida útil de 8 a 10 años en condiciones normales de mantenimiento.
Alto rendimiento de seguridad y operación conveniente: El motor está equipado con múltiples dispositivos de protección incorporados para prevenir posibles peligros como el sobrecalentamiento y las fugas eléctricas.El diseño modular del equipo permite desmontar y reemplazar fácilmente los componentes, que permite al personal de mantenimiento realizar el mantenimiento de rutina sin necesidad de una formación exhaustiva.reducir al mínimo las perturbaciones ambientales.
Alta adaptabilidad y aplicación flexible: el equipo se puede personalizar en términos de potencia (0,75kW 37kW), diámetro del impulsor (200mm 800mm),y profundidad de inmersión de acuerdo con las dimensiones y características del medio (como la concentración de sólidos en suspensión y la viscosidad) de los diferentes tanques de tratamiento, satisfaciendo los requisitos personalizados en aplicaciones municipales, industriales y de restauración ecológica.y puede integrarse con el sistema de control PLC de las plantas de tratamiento de agua para su funcionamiento automatizado.
