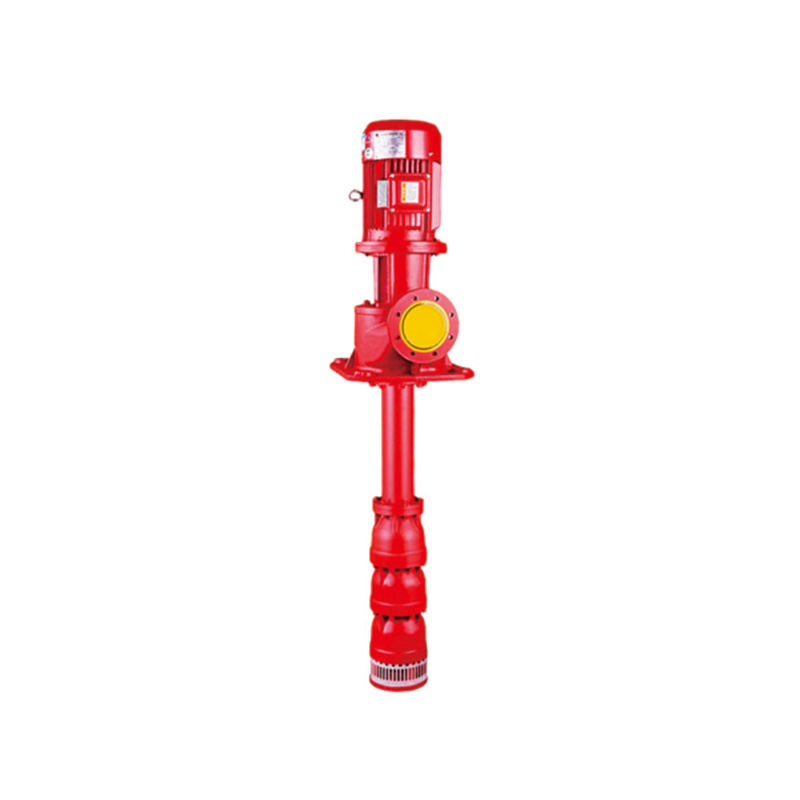

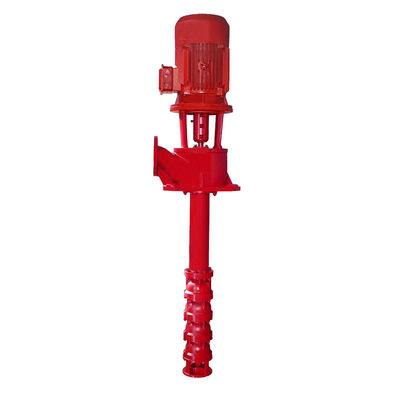

Bomba de lucha contra el fuego diesel de Pump Long Shaft del jinete vertical rojo de la turbina

color rojo de la bomba de fuego de la bomba de la turbina con el arrabio de la bomba eléctrica o del motor diesel

Breve introducción

La bomba de fuego bien profunda del eje largo es una bomba vertical integrada por cáscara centrífuga o mezclada sola o múltiple del impeledor y de la guía del flujo, el tubo de agua, el eje de transmisión, la base de la bomba, el motor y otros componentes. La base y el motor de la bomba están situados en la parte superior del manantial (o de la piscina). El poder del motor se transmite al árbol de la cuchilla a través del eje impulsor concéntrico con el tubo de elevación, que conduce el impeledor para generar flujo y la elevación.

La bomba bien profunda de eje largo es un equipo ampliamente utilizado del bombeo y del drenaje, que es conveniente para la central eléctrica, la planta siderúrgica, la mina, la industria química, la protección contra los incendios, la planta de agua, la irrigación agrícola y otras industrias.

Gama de funcionamiento (por el punto del diseño)

Flujo Q: 20-200m3/h

Elevación h: 30-165

Poder n: 4-110kw

Velocidad n: 2940, 1460, 980 r/min

El medio de bombeo cumplirá las condiciones siguientes:

La temperatura no excederá el ℃ 40, el contenido sólido (por peso) no será mayor de 0,01%, valor de pH de la tarifa de la ácido-base será 6.5-8.5, el contenido del sulfuro de hidrógeno no será mayor que 1.5mg/l, y no se contendrá ningún aceite. Éntrenos en contacto con por favor si usted excede los requisitos antedichos de los medios. Tenemos un conjunto completo de soluciones.

Introducción de la estructura:

La bomba de fuego bien profunda del eje largo se compone de tres porciones: parte operante, pieza de elevación del tubo y partición del pozo.

2.1. Parte operante

Esta parte se compone de partes operantes y de piezas del filtro de agua. Las partes operantes se componen de cáscara de la guía, del impeledor, de la manga cónica, del transporte de la cáscara y del eje del impeledor. El impeledor está de estructura cerrada. Las cáscaras son conectadas por los pernos. La cáscara y el impeledor de la guía se pueden equipar del anillo del desgaste.

tubo de elevación 2,2

Esta parte se compone del tubo, del eje de transmisión, del acoplamiento y de componentes de elevación de la ayuda. El tubo de elevación es conectado por el hilo del reborde o de tubo. El material del eje de transmisión es 45 # el acero de acero o inoxidable. Si la pieza que lleva del eje de transmisión se lleva, si es un tubo de elevación roscado, la posición de instalación de los dos tubos de elevación cortos puede ser cambiada, y pueden ser utilizados otra vez. Si el tubo de elevación es conectado por el reborde, puede ser utilizado otra vez cambiando hacia arriba y hacia abajo la dirección del eje de transmisión. Un anillo de cierre especial se proporciona en la junta entre el asiento de la bomba y el tubo de elevación superior de la bomba bien profunda la conexión del hilo para evitar que el tubo de elevación se caiga.

2.3. Sobre parte bien

Esta parte se compone de piezas del asiento de la bomba, del motor especial para la bomba bien profunda (motor vertical ordinario diseñado especialmente para la bomba bien profunda cuando excede 400KW), del eje del motor, del acoplamiento y de otras piezas. Caja de control opcional de la distribución, tubo del mercado, entrada y válvula de escape, indicador de presión, válvula de control, válvula de puerta y junta de dilatación de acero de goma o inoxidable.
