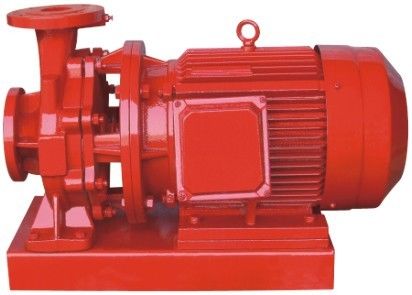

1. Descripción

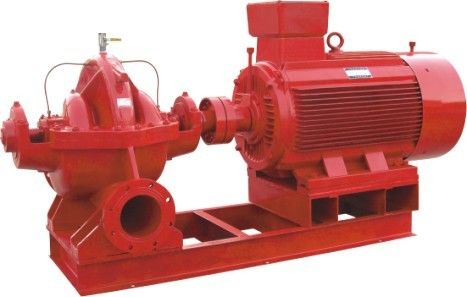

El envío y la manipulación del tipo bomba es de una sola sección, una doble-succión, encajonando la bomba centrífuga abierta para la succión y la entrega del agua clara y líquidos con las propiedades físicas y químicas similares al agua. El jefe de esta bomba es a partir el 9m al 140m, el flujo es de 126m3/h a 12500m3/h, y la temperatura máxima del líquido no debe exceder 80℃, conveniente para las fábricas, las minas, abastecimiento de agua urbano, las centrales eléctricas, los proyectos grandes de la conservación del agua, irrigación e inundación agrícola, etc. El 48Shipping y dirección - la bomba grande 22 se puede también utilizar como bomba de circulación para las centrales térmicas.
El significado del modelo de la bomba: por ejemplo 10Shipping y la dirección - 13A
10 - el diámetro del puerto de la succión es dividido por 25 (el diámetro del puerto de la succión de la bomba es 250 milímetros). s, enviando y dirigiendo - la bomba de agua clara del centrífugo horizontal de una sola sección de la doble-succión 13 a que el número de revoluciones divididas por 10 (la bomba que el número de revoluciones es 130) A - indica que la bomba ha cambiado el diverso diámetro externo del impeledor.
2, descripción de la estructura
S y el envío y la manipulación de la entrada y del mercado del tipo bomba están debajo del eje de la bomba, en una dirección horizontal y en una posición vertical con el eje, la cubierta de la bomba se fija al cuerpo de bomba con los pernos y los tornillos de ubicación doble-dirigidos del cono, que se pueden destapar fácilmente para comprobar todas las partes en la bomba, sin desmontar la entrada del agua, la tubería de la descarga y el motor, así que es extremadamente conveniente revisar, de la dirección de transmisión, enviando y manejando el tipo bombas están girando a la izquierda; El tipo bombas de S está girando a la derecha. están girando a la derecha; el S-tipo bombas está girando a la derecha;
Las partes principales de S y de enviar y de manejar el tipo bombas son: cuerpo de bomba (1), cubierta de la bomba (2), impeledor (3), eje (4), anillo de cierre de la succión doble (5), manga (6), llevando el cuerpo (14).
El cuerpo de bomba (1) se hace del arrabio. La cubierta de la bomba constituye el taller del impeledor, y el reborde de los canales de agua de la entrada y del mercado se equipa de un agujero del tornillo del tubo para instalar los indicadores del vacío y de presión. La parte más baja del cuello del tubo se hace con un agujero del tornillo del tubo para la descarga del agua.
La cubierta de la bomba (2) se hace del arrabio. En la parte superior, hay un agujero del tornillo del tubo para instalar el tubo del lanzamiento del tubo y del aire del sello de agua y un gancho para levantar la cubierta de la bomba. El impeledor que (3) se hace del arrabio, su forma es
simétrico, hay cuchillas torcidas entre las dos paredes, el líquido entra en el impeledor de ambos lados, la fabricación cóncava después de prueba estática de la balanza.
Eje (4), hecho del acero de carbono de alta calidad. El centro del eje es el impeledor, fijado con Jian, manga y las nueces de la manga en ambos lados, el extremo derecho del eje están instaladas con un acoplamiento, conectado directamente con el motor, en el extremo de acoplamiento no se permiten utilizar la impulsión de correa, si se requiere la impulsión de correa, otro soporte se deben poner para apoyar la polea de correa.
El anillo de cierre de la succión doble (5) se hace del arrabio. Para evitar que el agua de alta presión se escape nuevamente dentro de la pieza del consumo de agua de la bomba, el anillo de cierre de la succión doble se hace con un anillo del semi-jardín que resalta, integrado en el cuerpo de bomba, usado para fijar el anillo de cierre de la succión doble, que es una parte perecedera y se puede substituir por los recambios después de desgaste.
La manga del eje (6), hecha del arrabio, utilizado para fijar la posición del impeledor y para proteger el desgaste del eje dentro de la cámara que embala, es una parte usable, y se puede substituir por los recambios después de desgaste.
S, enviando y manejando el tipo bomba tiene dos ayudas, usando los rodamientos radiales de la sola fila, instalados en el cuerpo que lleva (14) cerca del final de acoplamiento del nombre colectivo que lleva piezas de A, el otro extremo se llama llevar las piezas de B, lubricadas con la grasa. Porque el impeledor es totalmente simétrico, en teoría la bomba no produce la fuerza axial, sino que en la fabricación es difícil hacer la corriente a través de la bomba en ambos lados y el hueco en el anillo de cierre es exactamente lo mismo, así que la bomba tiene la posibilidad de la fuerza axial, la fuerza axial y la fuerza de la vibración es llevada por el rodamiento de bolitas radial de una sola fila en la partición de B que lleva.
El embalaje desempeña el papel del aislamiento para evitar que el aire penetren en la bomba y una gran cantidad de líquido de filtrar hacia fuera. El sello que embala consiste en el embalar de la cámara, de la glándula de relleno, del anillo de embalaje, de la manga que embala y del material de embalaje sintetizados en el cuerpo de bomba y la cubierta de la bomba. Una pequeña cantidad de agua de alta presión dentro de los flujos de la cubierta de la bomba en la cámara que embala a través del tubo de sello externo de agua (o del fregadero interno) y del anillo que embala para desempeñar el papel del sello de agua.
El grado de tirantez que embala debe ser apropiado, no demasiado apretado y no demasiado flojamente, para el líquido puede ser un descenso de un descenso de la filtración prevalecerá, embalando demasiado apretado, el llevar fácil calentar, mientras que consumo de energía, embalando salida demasiado floja, líquida, es reducir la eficacia de la bomba.
