QSP bomba sumergible de aguas residuales: con alambre resistente al agua y prevención de arena
Introducción
La bomba sumergible de tipo QSP llena de agua (bomba sumergible QS) consta de dos partes: bomba y motor.
La bomba de agua está compuesta por un impulsor, una paleta de guía, un nodo de entrada de agua, una salida de agua y otras partes.El motor sumergible adopta una estructura llena de aguaEl enrollamiento del estator y el núcleo de hierro se sumergen directamente en agua, principalmente utilizados para la refrigeración del motor y la lubricación del rodamiento deslizante.El enrollamiento del estator del motor adopta alambre electromagnético resistente al aguaEl rotor es de estructura de jaula de ardilla. El extremo superior del motor está provisto de un orificio de inyección de agua y un orificio de escape.y el extremo inferior está provisto de un orificio de descarga de aguaLa parte inferior del motor está equipada con un rodamiento de empuje para soportar la fuerza axial de la bomba y el peso muerto del rotor.El extremo extendido del eje del rotor está equipado con un lanzador de arena de caucho y un sello de aceite de marco deslizante para formar un mecanismo de prevención de arena, lo que puede evitar eficazmente que los sedimentos entren en el motor.
El motor trifásico está dividido en rodamientos rodantes y rodamientos deslizantes.que soportan, respectivamente, la fuerza radial y la fuerza axial de la bomba eléctrica cuando funcionaEl anillo de sellado y la tapa de control de arena constituyen el dispositivo de sellado del motor.
Las principales ventajas son: funcionamiento fiable, duradero, fácil de usar, alta potencia, menos fallos, bajos costos de mantenimiento.
Aplicación
Debido a su estructura especial y menos contaminación a la fuente de agua, esta serie de bomba eléctrica es una especie de herramienta de elevación de agua que funciona en el agua con una máquina y una bomba.Se puede utilizar ampliamente en el drenaje y el riego de tierras agrícolas, riego por aspersión, elevación de aguas de pozos, toma de agua doméstica, sistema de suministro de agua y drenaje de edificios industriales y civiles, desvío de agua en zonas montañosas y drenaje en zonas bajas.
3Condiciones de servicio de la bomba sumergible QSP
La bomba eléctrica deberá poder funcionar de forma continua en las siguientes condiciones:
1La temperatura media no debe exceder de + 25 °C.
2El valor del pH del medio está entre 6,5 y 8.5;
3La proporción de volumen de las impurezas sólidas no es superior al 0,1%, y el tamaño de las partículas no es superior a 0,2 mm;
4La frecuencia de potencia es de 50 Hz, el voltaje es de 380 V y el rango de fluctuación de voltaje es de 0,9-1,1 veces el valor nominal.
5La profundidad de buceo no es inferior a 0,5 m.
Instalación e instrucciones

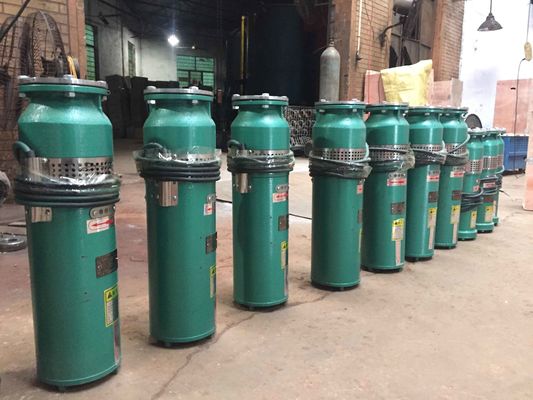

Imágenes

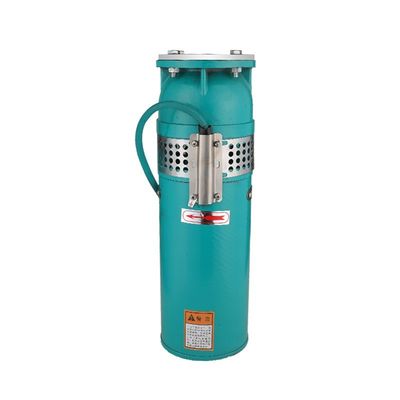

Materiales en hierro fundido

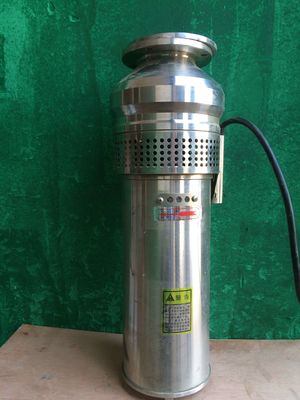

material en el SS 304
Parámetro
| Modelo |
Flujo M3/h |
Cabeza - ¿ Qué? |
El poder Cuadrado |
En la actualidad A. No |
Altura de la bomba En el caso de los |
Diámetro exterior de la brida En el caso de los |
Distancia del centro de la brida En el caso de los |
Diámetro de salida En el caso de los |
| ¿Qué es eso?75 | 15 | 10 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| ¿Qué es eso?55 | 10 | 10 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| ¿Qué es eso?75 | 10 | 14 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
| ¿Qué es eso?55 | 15 | 7 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
| ¿Qué es eso?1 | 15 | 14 | 1.1 | 3.2 | 520 | 156 | 135 | 50 |
| ¿Qué es eso?1 | 40 | 6 | 1.1 | 3.2 | 520 | 156 | 135 | 80 |
| ¿Qué es eso?1 | 25 | 9 | 1.1 | 3.2 | 520 | 156 | 135 | 65 |
| ¿Qué es eso?5 | 25 | 12 | 1.5 | 4.2 | 520 | 156 | 135 | 65 |
| ¿Qué es eso?5 | 40 | 9 | 1.5 | 4.2 | 520 | 156 | 135 | 80 |
| ¿Qué es eso?2 | 15 | 26 | 2.2 | 5.7 | 580 | 150 | 130 | 50 |
| ¿Qué es eso?2 | 25 | 17 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| ¿Qué es eso?2 | 40 | 12 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
| ¿Qué es eso?2 | 65 | 7 | 2.2 | 5.7 | 580 | 150 | 130 | 90 |
| Se trata de un sistema de control de las emisiones de gases de escape. | 15 | 34 | 3 | 7 | 650 | 156 | 135 | 50 |
| Se trata de un sistema de control de las emisiones de gases de escape. | 10 | 54 | 3 | 7 | 680 | 150 | 130 | 50 |
| Se trata de un sistema de control de las emisiones de gases de escape. | 25 | 25 | 3 | 7 | 580 | 150 | 130 | 65 |
| Se trata de un sistema de control de las emisiones de gases de escape. | 20 | 30 | 3 | 7 | 650 | 156 | 134 | 65 |
| Se trata de un sistema de control de las emisiones. | 40 | 16 | 3 | 7 | 580 | 168 | 145 | 65 |
| Se trata de un sistema de control de las emisiones. | 50 | 13 | 3 | 7 | 580 | 168 | 145 | 90 |
| Se trata de un sistema de control de las emisiones. | 80 | 7 | 3 | 7 | 580 | 168 | 145 | 90 |
| Se trata de un sistema de control de las emisiones de gases. | 65 | 10 | 3 | 7 | 580 | 168 | 145 | 90 |
| Se trata de un sistema de control de las emisiones. | 100 | 6 | 3 | 7 | 580 | 168 | 145 | 90 |
| No se puede utilizar. | 10 | 72 | 4 | 10.2 | 720 | 150 | 130 | 50 |
| Se trata de un sistema de control de las emisiones. | 40 | 21 | 4 | 10.2 | 630 | 168 | 145 | 65 |
| Se trata de una prueba de la calidad de los productos. | 20 | 40 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| Se trata de un sistema de control de las emisiones de gases de escape. | 30 | 30 | 4 | 10.2 | 730 | 168 | 145 | 65 |
| Se trata de un sistema de control de las emisiones. | 65 | 13 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| Se trata de un sistema de control de las emisiones. | 80 | 12 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| Se trata de un sistema de control de las emisiones. | 100 | 9 | 4 | 10.2 | 630 | 168 | 145 | 90 |
| ¿Qué es eso?5 | 40 | 28 | 5.5 | 13.4 | 720 | 168 | 145 | 90 |
| ¿Qué es eso?5 | 65 | 20 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| ¿Qué es eso?5 | 65 | 18 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| ¿Qué es eso?5 | 100 | 12 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| ¿Qué es eso?5 | 50 | 26 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| ¿Qué es eso?5 | 80 | 15 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
| ¿Qué es eso?5 | 120 | 10 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
| ¿Qué es eso?5 | 220 | 5 | 5.5 | 13.4 | 720 | 200 | 180 | 150 |
| ¿Qué es eso?5 | 20 | 54 | 5.5 | 13.4 | 870 | 168 | 145 | 65 |
| ¿Qué es eso?5 | 30 | 40 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| ¿Qué es eso?5 | 40 | 30 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
| ¿Qué es eso?5 | 65 | 25 | 7.5 | 18.6 | 740 | 168 | 150 | 90 |
| ¿Qué es eso?5 | 100 | 15 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| ¿Qué es eso?5 | 100 | 17 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
| ¿Qué es eso?5 | 250 | 8 | 7.5 | 18.6 | 740 | 200 | 180 | 150 |
