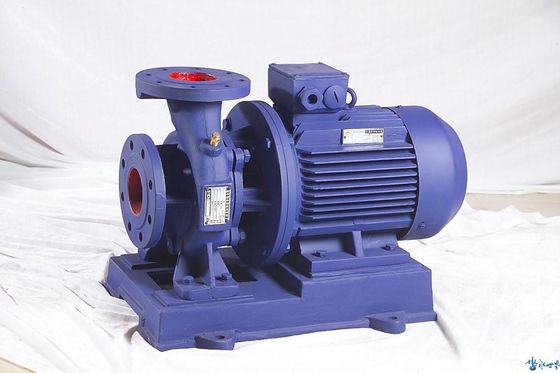

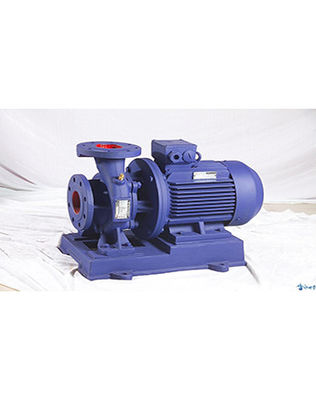

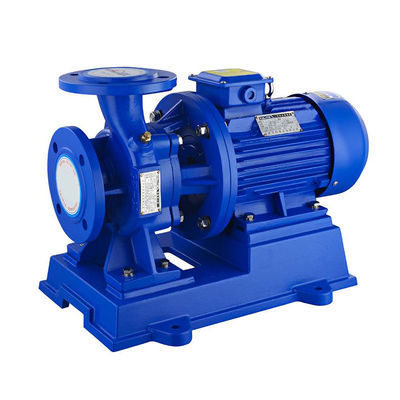

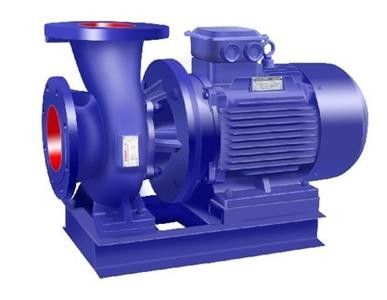

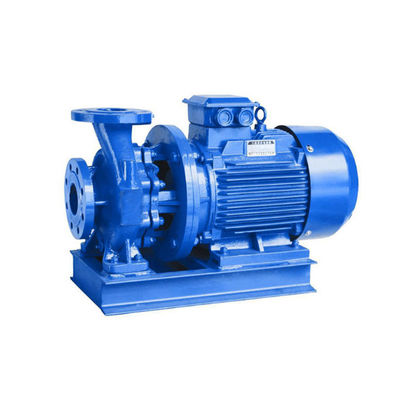

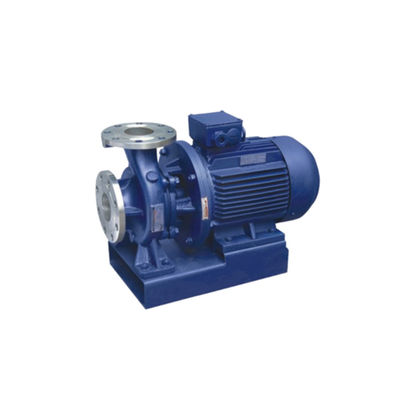

Bomba de aspiración de extremo horizontal ISW con motor de bomba de tubo monobloque de una sola etapa
Introducción:
1La bomba de aspiración de extremo horizontal ISW es una bomba de motor monobloque de tubería de una sola etapa, un producto de alto ahorro energético diseñado por Ronda.
2.Funcionamiento estable, bajo nivel de ruido, alta concentricidad de los componentes.No hay vibraciones en funcionamiento y el medio ambiente se mejora así.
3El eje está sellado mecánicamente con un material portátil de aleación de carburo, lo que resuelve la fuga grave del sello de llenado de una bomba centrífuga.prorrogar la duración y garantizar que el lugar de operación esté limpio y ordenado.
4. Ampliamente utilizado en la industria y las ciudades, suministro de agua y drenaje, edificios altos, suministro de agua de refuerzo, riego de jardines, refuerzo contra incendios, suministro de agua remoto, sistemas de calefacción,Reforzador circular de agua fría y caliente en baños y en competiciones de equipos.
5La bomba, en función de las condiciones de funcionamiento del lugar de trabajo, puede estar vertical, horizontal, etc. y también de acuerdo con los requisitos para el caudal y la carrera.con una capacidad de transmisión superior a 300 W,.
6El rango de flujo es de 1.1-2400 m.3/h y el rango de carrera 8-160m y hay tipo básico, tipo de derivación, tipo de corte A B C, etc. Y por el medio de flujo y temperatura diferentes, bomba de agua caliente IRG/IRGB/ISWR,Pampas químicas IHG/IHGB/ISWH y bombas de aceite YG/YGB/ISWB, etc.Se han diseñado y fabricado productos de serie del mismo tipo y con los mismos datos de propiedades.
Detalles del producto:
| Principio de trabajo: | De las partidas 1 y 2 |
| Principales aplicaciones: | Agua (petróleo, productos químicos, póngase en contacto con nosotros) |
| El conductor: | Motor eléctrico |
| Especificaciones de potencia: | Las emisiones de gases de efecto invernadero se aplican a las emisiones de gases de efecto invernadero. |
| Temperatura máxima admisible del fluido: | 100 °C (212 °C)°F) |
| Tipo de conexión: | Las demás |
| Encasillado: | De hierro fundido, acero inoxidable |
| El impulsor: | Acero fundido, acero inoxidable, bronce |
| Tipo de sellado del eje: | Sello mecánico |
| Capacidad máxima de accionamiento: | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Calibre máximo: | 500 mm ((20 pulgadas) |
| Presión máxima del lado de descarga: | 1.6MPa ((16bar) |
| Cabeza máxima: | 160 m (~ 524.8 pies) |
| Rango de velocidad de flujo: | 1.1-2400m3/h ((4.8-10560US.GPM) /h (4,8-10560US.GPM) /h (4,8-10560US.GPM) /h (4,8-10560US.GPM) /h (4,8-10560US.GPM) /h (4,8-10560US.GPM)) |
| Tipo de bomba: | Agua, tipo de agua caliente, tipo de aceite, tipo químico |
Datos de rendimiento:
| Modelo | Capacidad | Cabeza | El poder | Velocidad | - ¿Qué quieres? | (NPSH) r | Peso | |
| (m3/h) | (L/s) | (m) | (KW) | (r/min) | (%) | (m) | (en kg) | |
| Entre 15 y 80 | 1.1 | 0.3 | 8.5 | 0.18 | 2800 | 32.1 | 2.3 | 20 |
| 1.5 | 0.42 | 8 | ||||||
| 2 | 0.56 | 7 | ||||||
| 20 a 110 | 1.8 | 0.5 | 16 | 0.37 | 2800 | 32.4 | 2.3 | 25 |
| 2.5 | 0.69 | 15 | ||||||
| 3.3 | 0.91 | 13.5 | ||||||
| 20 a 125 años | 1.8 | 0.5 | 21 | 0.75 | 2800 | 28.1 | 2.3 | 35 |
| 2.5 | 0.69 | 20 | ||||||
| 3.3 | 0.91 | 18.6 | ||||||
| Entre 20 y 160 | 1.8 | 0.5 | 33 | 1.5 | 2950 | 18.8 | 2.3 | 38 |
| 2.5 | 0.69 | 32 | ||||||
| 3.3 | 0.91 | 30 | ||||||
| 25 a 110 | 2.8 | 0.78 | 16 | 0.55 | 2950 | 41.2 | 2.3 | 31 |
| 4 | 1.11 | 15 | ||||||
| 5.2 | 1.44 | 13.5 | ||||||
| Entre 25 y 125 | 2.8 | 0.78 | 20.5 | 0.75 | 2950 | 37.5 | 2.3 | 35 |
| 4 | 1.11 | 20 | ||||||
| 5.2 | 1.44 | 18 | ||||||
| 25 a 125A | 2.5 | 0.39 | 17 | 0.75 | 2950 | 36.6 | 2.3 | 35 |
| 3.6 | 1 | 16 | ||||||
| 4.6 | 1.28 | 14.5 | ||||||
| Entre 25 y 160 | 2.8 | 0.78 | 33 | 1.5 | 2950 | 29.9 | 2.3 | 44 |
| 4 | 1.11 | 32 | ||||||
| 5.2 | 1.44 | 30 | ||||||
| 25 a 160A | 2.6 | 0.72 | 29 | 1.1 | 2950 | 29 | 2.3 | 40 |
| 3.7 | 1.03 | 28 | ||||||
| 4.9 | 1.36 | 26 | ||||||
| 32 a 100 | 3.5 | 0.97 | 14.5 | 0.55 | 2950 | 45.9 | 2.3 | 35 |
| 4.5 | 1.24 | 12.5 | ||||||
| 5.3 | 1.47 | 11 | ||||||
| 32 a 125 | 3.5 | 0.97 | 22 | 1.1 | 2950 | 42.2 | 2.3 | 38 |
| 5 | 1.39 | 20 | ||||||
| 6.5 | 1.8 | 18 | ||||||
| 32-125A | 3.1 | 0.86 | 20 | 0.75 | 2950 | 41.2 | 2.3 | 37 |
| 4.5 | 1.25 | 16 | ||||||
| 5.8 | 1.61 | 10 | ||||||
| 32 a 160 | 3.5 | 0.97 | 34 | 1.5 | 2950 | 32.8 | 2.3 | 49 |
| 4.5 | 1.25 | 32 | ||||||
| 6 | 1.67 | 26 | ||||||
| 32-160A | 3.5 | 0.97 | 26.5 | 1.1 | 2950 | 31.8 | 2.3 | 43 |
| 4.5 | 1.25 | 25 | ||||||
| 6 | 1.67 | 19 | ||||||
| 32 a 200 | 3.5 | 0.97 | 53 | 3 | 2950 | 23.8 | 2.3 | 68 |
| 4.5 | 1.25 | 50 | ||||||
| 5.5 | 1.53 | 45 | ||||||
| 32 a 200A | 3 | 1.08 | 43 | 2.2 | 2950 | 22.9 | 2.3 | 58 |
| 4 | 1.11 | 40 | ||||||
| 5 | 1.17 | 37 | ||||||
| ¿ Qué pasa? | ||||||||
| Entre 400 y 300 | 820 | 228 | 23 | 90 | 1480 | 78.2 | 6 | 1450 |
| 1080 | 300 | 20 | ||||||
| 1300 | 361 | 16 | ||||||
| 400 a 315 | 820 | 228 | 36.5 | 132 | 1480 | 81.1 | 6 | 1740 |
| 1080 | 300 | 32 | ||||||
| 1300 | 361 | 27 | ||||||
| Entre 400 y 450 | 1500 | 416.7 | 23 | 160 | 980 | 80.6 | 6.5 | 2420 |
| 2000 | 555.6 | 20 | ||||||
| 2400 | 666.7 | 15 | ||||||
| Las demás: | 1400 | 388.9 | 20 | 132 | 980 | 79.3 | 6.5 | 1940 |
| 1860 | 516.7 | 17 | ||||||
| 2250 | 625 | 14 | ||||||
| Entre 400 y 500 | 1500 | 416.7 | 34 | 250 | 980 | 82.8 | 6.5 | 2980 |
| 2000 | 555.6 | 32 | ||||||
| 2400 | 666.7 | 27 | ||||||
| El valor de las emisiones de CO2 | 1400 | 388.9 | 30 | 200 | 980 | 81.9 | 6.5 | 2840 |
| 1860 | 516.7 | 28 | ||||||
| 2240 | 625 | 24 | ||||||
| 400 a 500B | 1300 | 361.1 | 26 | 160 | 980 | 80.9 | 6.5 | 2710 |
| 1750 | 486.4 | 24 | ||||||
| 2100 | 583.3 | 21 | ||||||
| Entre 500 y 300 | 1000 | 277.8 | 23 | 110 | 1480 | 81.7 | 6 | 1800 |
| 1200 | 333 | 20 | ||||||
| 1450 | 403 | 16 | ||||||
| 500 a 315 años | 1000 | 277.8 | 34.5 | 160 | 1480 | 80.9 | 6 | 2070 |
| 1200 | 333 | 32 | ||||||
| 1450 | 403 | 27 | ||||||
La tabla de parámetros de arriba es sólo una parte de todo. Para más información, póngase en contacto con nosotros directamente.
