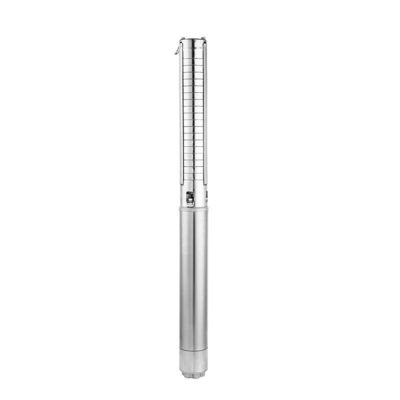

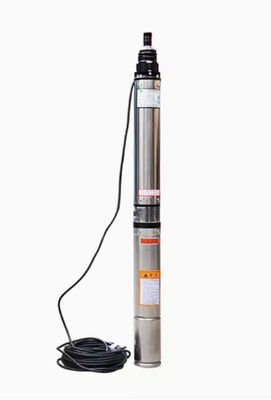

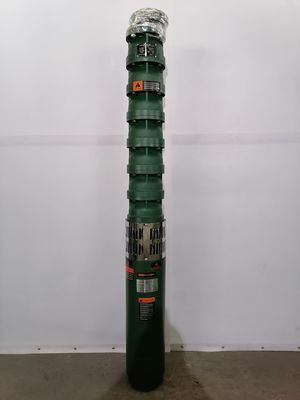

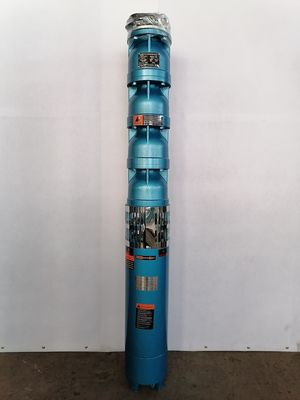

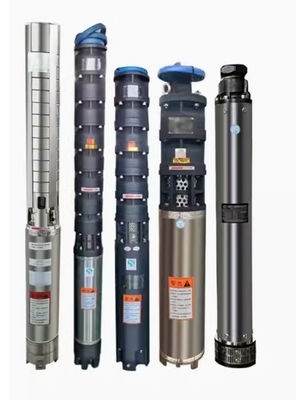

Aplicación de bomba de pozo sumergible

La bomba de pozo sumergible QJ es un producto de ahorro de energía diseñado de acuerdo con las normas nacionales. Se utiliza principalmente para extraer agua subterránea de pozos profundos. También se utiliza ampliamente en riego agrícola, suministro de agua y drenaje de ciudades, empresas industriales y mineras, agua para ganado y aves de corral y edificios de gran altura en mesetas y áreas montañosas, como suministro de agua a presión.

Condiciones de trabajo

1. La fuente de alimentación es una fuente de alimentación de CA trifásica de 50 Hz y 380 V.

2. La temperatura del agua no debe superar los 20 ℃.

3. El contenido de sólidos en agua (en masa) no es más del 0,01 %.

4. Valor de pH del agua pH 6,5-8,5

5 El contenido de cloruro en el agua no es mayor a 400 mg/L

6.La profundidad sumergida de la bomba eléctrica sumergible no es mayor a 70 m.

Las condiciones básicas de las condiciones anteriores, como el uso de condiciones más allá del rango anterior, se realizarán especialmente para garantizar el funcionamiento normal de la bomba eléctrica..

Significado del modelo de bomba de pozo sumergible

Por ejemplo:

150QJ10-150

150- Adaptarse al diámetro mínimo (mm) 150

QJ- Bomba sumergible para pozo (agua caliente)

10-Capacidad:10m³/h

150-Cabeza:150m

MOTOR

QJ250-75

Motor sumergible asíncrono.

Estructura de alto empuje

250 - Diámetro mínimo del pozo (mm)

75 - Potencia del motor (kW)

Estructura de bomba de pozo sumergible

1. Bomba para tipo de flujo centrífugo o mixto; Utiliza cojinetes lubricados por agua; y el acoplamiento con el motor es de acoplamiento rígido. La rotación del impulsor de la bomba en la fuerza centrífuga impulsada por el motor, de modo que la energía del líquido aumenta por la desviación de la carcasa de la bomba para transportar agua. La parte superior de la bomba tiene un cuerpo de válvula de retención para evitar el tiempo de inactividad de la bomba, debido a que la tubería de agua regresa al agua y daña las piezas de trabajo. La válvula tiene un orificio de drenaje, el agua se puede dejar salir lentamente de la tubería para evitar que la tubería se agriete en invierno. (Nota: bomba sumergible de baja altura sin cuerpo de válvula de retención).

2. El motor es una estructura húmeda cerrada de tipo húmedo. El devanado del estator del motor utiliza un alambre multicapa de nailon aislado con polietileno resistente al agua. Los cojinetes guía y los cojinetes de empuje utilizan material lubricado con agua. El motor se llena con agua dulce para enfriar el motor y lubricar los cojinetes. La parte inferior del motor está equipada con una membrana reguladora de presión (hecha de caucho) para ajustar la diferencia de presión entre la expansión y la contracción del cuerpo de agua causada por el aumento de temperatura del motor. El eje superior del motor está equipado con un mecanismo de control de arena para evitar que entren sedimentos en el cuerpo de agua.

Parámetros de la bomba de pozo sumergible
