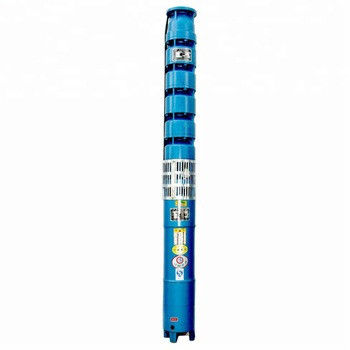

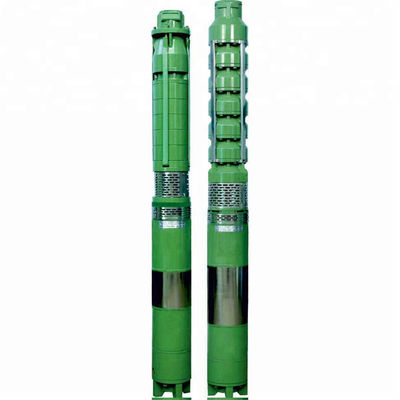

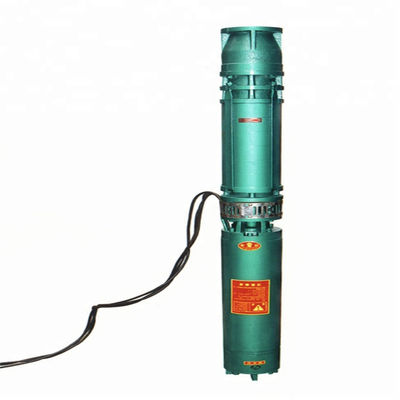

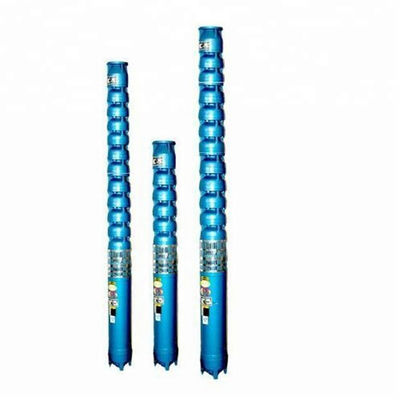

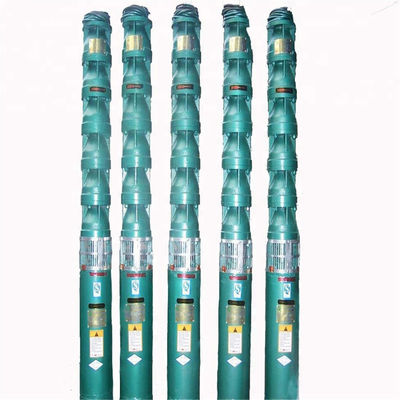

Introducción de la bomba de agua de pozo
La bomba eléctrica sumergible de la serie QJ tiene una estructura compacta, pequeño volumen, bajo ruido, sin contaminación secundaria, instalación y uso, mantenimiento conveniente, operación segura y confiable,alta eficiencia y ahorro de energía, no hay necesidad de construir la sala de bombeo y así sucesivamente. Puede instalarse vertical y horizontal. También se puede utilizar para agua abierta y como una bomba de tierra. En comparación con otras bombas de agua subterránea, la bomba de agua subterránea puede ser un sistema de bombeo de agua.Tiene las ventajas de una pequeña huella., sin contaminación y fugas, uso y instalación convenientes, etc. Se puede utilizar para el suministro de agua y otras ocasiones.herramientas de drenaje.
Aplicación de la bomba de agua de pozo
La bomba sumergible QJ es un producto de ahorro de energía diseñado de acuerdo con las normas nacionales. Se utiliza principalmente para extraer agua subterránea de pozos profundos.También se utiliza ampliamente en el riego agrícola, el suministro de agua y el drenaje de las ciudades, las empresas industriales y mineras, el agua para el ganado y las aves de corral y los edificios de gran altura en las zonas de meseta y montaña, como el suministro de agua a presión.
Condiciones de trabajo
1La fuente de alimentación es 50Hz, 380v de tres fases de alimentación AC
2La temperatura del agua no debe exceder los 20 °C.
3. el contenido de sólidos en agua (en masa) no exceda del 0,01%
4Valor del pH del agua pH 6,5-8.5
5 El contenido de cloruro en el agua no es superior a 400 mg/ L.
6La profundidad de la bomba eléctrica sumergible no será superior a 70 m.
Las condiciones básicas de las condiciones anteriores, tales como el uso de condiciones más allá del rango anterior, se harán especialmente para garantizar el funcionamiento normal de la bomba eléctrica..
Significado del modelo de bomba de agua de pozo
Por ejemplo:
150QJ10-150: el precio de las mercancías
150- Adaptarse al diámetro mínimo (mm) 150
QJ- Bomba sumergible de pozo (agua caliente)
10-Capacidad:10m3/h
150-cabeza:150m
El motor
No obstante lo dispuesto en el apartado 2,
Motor sumergible asíncrono.
Estructura de empuje elevado
250 - Diámetro del pozo min (mm)
75 - Potencia del motor (kw)
Estructura de la bomba de agua de perforación
1. bomba para el tipo de flujo centrífugo o mixto; utiliza rodamientos lubricados con agua; y el acoplamiento con el motor es el acoplamiento rígido.de modo que la energía líquida aumenta por el desvío de la cáscara de la bomba para transportar agua. La parte superior de la bomba tiene un cuerpo de válvula de control para evitar el tiempo de inactividad de la bomba, debido a la tubería de agua de nuevo a los daños de agua a las partes de trabajo.el agua se puede soltar lentamente de la tubería para evitar la grieta de la tubería en invierno. (Nota: bomba sumergible de cabeza baja sin cuerpo de válvula de frenado).
2El motor es una estructura húmeda cerrada de tipo húmedo.Los rodamientos de guía y los rodamientos de empuje que utilizan material lubricado con aguaEl motor se llena con agua fresca para enfriar el motor y lubricar los rodamientos. The bottom of the motor is equipped with a pressure regulating membrane (made of rubber) to adjust the pressure difference between the expansion and contraction of the body of water caused by the temperature rise of the motorEl eje superior del motor está equipado con un mecanismo de control de arena para evitar que los sedimentos entren en el cuerpo de agua.
Parámetros de la bomba de agua de pozo
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
El agua. eficiencia (%) |
El agua Diámetro de la boca (mm) |
适用 井径 es el número de (mm) |
额定 功率 (kW) |
额定 presión eléctrica (v) |
额定 electricidad (A) |
电机 eficiencia (η%) |
功率 Por qué? Cosφ |
机组 径 dirección El máximo 尺寸 (mm) |
备
Nota |
| 100QJ5-16 | 5 | 16 | 2850 | 51 | 40 |
100 Más arriba. |
0.55 | 380 | 2.41 | 51.0 | 0.68 | 96 | |
| 100QJ5-24 | 24 | 0.75 | 2.96 | 55.0 | 0.7 | ||||||||
| 100QJ5-32 | 32 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-36 | 36 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| No se puede utilizar. | 48 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ5-64 | 64 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5-72 | 72 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5 a 88 | 88 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ5 a 96 | 96 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-14 | 8 | 14 | 2850 | 53 | 50 |
100 Más arriba. |
0.75 | 380 | 2.96 | 55.0 | 0.7 | 96 | |
| 100QJ8-21 | 21 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ8-28 | 28 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-32 | 32 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| Las demás partidas | 42 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8 a 45 | 45 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8-56 | 56 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-63 | 63 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10 a 26 | 10 | 26 | 2850 | 54 | 50 |
100 Más arriba. |
1.5 | 380 | 4.97 | 62.0 | 0.74 | 96 | |
| 100QJ10-39 | 39 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ10 a 55 | 55 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10-72 | 72 | 4 | 11.96 | 66.0 | 0.77 | ||||||||
| 125QJ5-34 | 5 | 34 | 2850 | 53 | 40 |
125 Más arriba. |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ5-51 | 51 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ5-68 | 68 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ5-85 | 85 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ5-102 | 102 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ5-119 | 119 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10 a 24 | 10 | 24 | 2850 | 60 | 50 |
125 Más arriba. |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ10-32 | 32 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ10-48 | 48 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ10 a 56 | 56 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ10-72 | 72 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-80 | 80 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10 a 104 | 104 | 7.5 | 19.0 | 76.0 | 0.79 |
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
El agua. eficiencia (%) |
El agua Diámetro de la boca (mm) |
适用 井径 es el número de (mm) |
额定 功率 (kW) |
额定 presión eléctrica (v) |
额定 electricidad (A) |
电机 eficiencia (η%) |
功率 Por qué? Cosφ |
机组 径 dirección El máximo 尺寸 (mm) |
备
Nota |
| 125QJ10-120 | 10 | 120 | 2850 | 60 | 50 |
125 Más arriba. |
7.5 | 380 | 19.0 | 76.0 | 0.79 | 118 | |
| 125QJ10-136 Las demás | 136 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ15-26 y otros | 15 | 36 | 2850 | 63 | 50 |
125 Más arriba. |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ15-39 | 39 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ15-46 | 46 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15-52 | 52 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15 a 59 | 59 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15-65 | 65 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15-78 | 78 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15-91 | 91 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15-104 | 104 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ20-16 | 20 | 16 | 2850 | 64 | 50 |
125 Más arriba. |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ20 a 24 | 24 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ20-32 | 32 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-40 y otras | 40 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-48 | 48 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20 a 56 | 56 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20-64 | 64 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-72 | 72 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-80 | 80 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ25-12 | 25 | 12 | 2850 | 64 | 65 |
125 Más arriba. |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ25 a 18 | 18 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ25-24 | 24 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25-30 | 30 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25 a 36 | 36 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ25 a 48 | 48 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ25-60: el precio de las mercancías | 60 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ32 a 24 | 32 | 24 | 2850 | 64 | 80 |
125 Más arriba. |
4 | 380 | 10.53 | 74.0 | 0.78 | 118 | |
| 125QJ32-30 y otras | 30 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ32-42 | 42 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ32-54 | 54 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 150QJ5-100 | 5 | 100 | 2850 | 58 | 40 | 150 | 3 | 380 | 7.9 | 74.0 | 0.78 | 143 |
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
El agua. eficiencia (%) |
El agua Diámetro de la boca (mm) |
适用 井径 es el número de (mm) |
额定 功率 (kW) |
额定 presión eléctrica (v) |
额定 electricidad (A) |
电机 eficiencia (η%) |
功率 Por qué? Cosφ |
机组 径 dirección El máximo 尺寸 (mm) |
备
Nota |
| 150QJ5-150 | 5 | 150 | 2850 | 58 | 40 |
150 Más arriba. |
4 | 380 | 10.25 | 75.0 | 0.79 | 143 | |
| 150QJ5-200 y sus componentes | 200 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ5-250 | 250 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ5-300 | 300 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ10-50: el precio de las mercancías | 10 | 50 | 2850 | 63 | 50 |
150 Más arriba. |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ10-66 | 66 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-78 | 78 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-84 | 84 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-91 | 91 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-100 y otras fuentes | 100 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-128 | 128 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-150: el precio de las mercancías | 150 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-200: el precio de las mercancías | 200 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ10 a 250 | 250 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ10-300 y sus componentes | 300 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ15 a 33 | 15 | 33 | 2850 | 63 | 50 |
150 Más arriba. |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ15-42 | 42 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-50: el precio de las mercancías | 50 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-60 | 60 | 5.5 | 13.74 | 76 | 0.8 | ||||||||
| 150QJ15-65 y otros | 65 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15-72 | 72 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15 a 81 | 81 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-90 | 90 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-98 Las demás | 98 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-106 y sus derivados | 106 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ15-114: las condiciones de las mismas | 114 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ15-130: el precio de las mercancías | 130 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ15-146 Las demás: | 146 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15-162 | 162 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15-180: el precio de las mercancías | 180 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ20-26 Las demás | 20 | 26 | 2850 | 64 | 50 |
150 Más arriba. |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ20-33 y otros | 33 | 3 | 7.9 | 74.0 | 0.78 |
