USO CDL/CDLF es una clase de productos multifuncionales. Puede ser utilizado para transportar diverso medio del agua del grifo al líquido industrial en diversa temperatura y con diversos flujo y presión. El tipo de CDL es aplicable a transportar el líquido anticorrosivo, mientras que CDLF es conveniente para el líquido levemente corrosivo. Abastecimiento de agua: Filtro de agua y transporte en central depuradora, impulso de la tubería principal, impulsando en edificios altos. Impulso industrial: Circuito de agua de flujo de proceso, sistema de limpieza, sistema que se lava de alta presión, líquido industrial del sistema de la lucha contra el fuego que transporta: Sistema del enfriamiento y de aire acondicionado, abastecimiento de agua de la caldera y sistema de condensación, propósito máquina-asociado, ácidos y álcali Tratamiento de aguas: Sistema de la ultrafiltración, sistema de ósmosis reversa, sistema de la destilación, piscina, irrigación del separador: Irrigación de las tierras de labrantío, irrigación de espray, irrigación por goteo.
Condiciones de la operación Líquido fino, limpio, inflamable e inexplosible que no contiene ningunos gránulos y fibra sólidos. Temperatura líquida: Tipo normal de la temperatura: - 15℃~+70℃, Tipo de la agua caliente: +70℃~+120℃ Temperatura ambiente: hasta +40℃ Altitud: el hasta 1000m

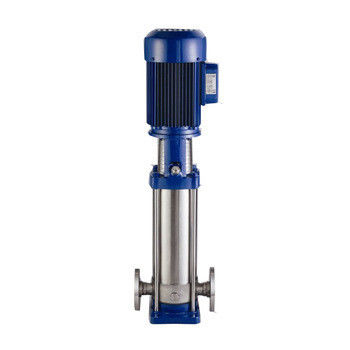

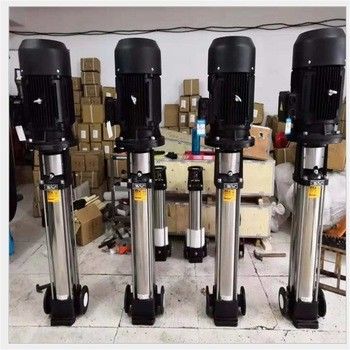

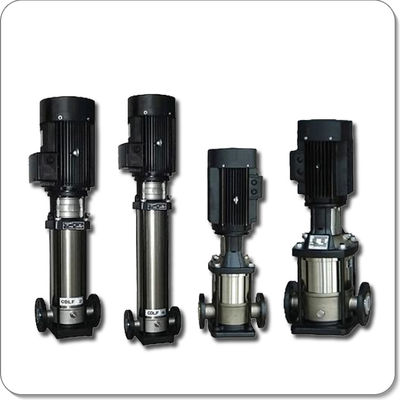

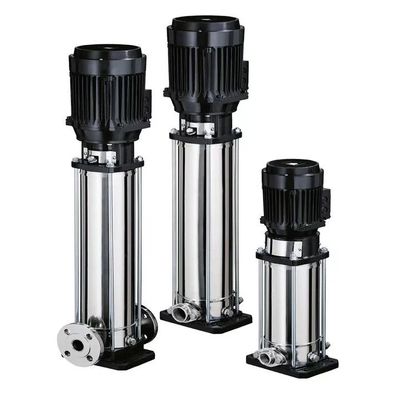

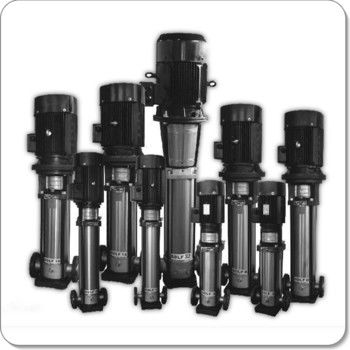

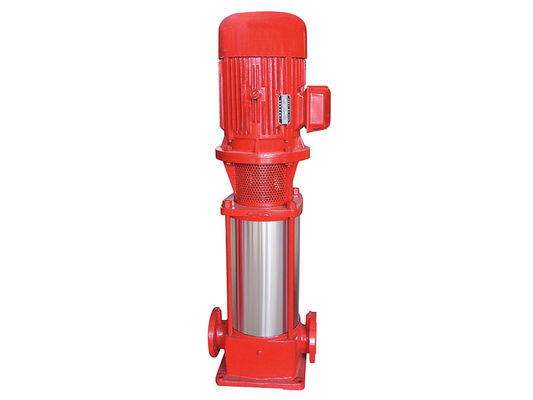

Bomba CDL/CDLF es una clase de no-uno mismo vertical que prepara la bomba centrífuga gradual, que es conducida por un motor eléctrico estándar. El eje de salida del motor conecta directamente con el eje de la bomba a través de un acoplamiento. Los componentes presión-resistentes del paso del cilindro y del flujo se fijan entre la cabeza de la bomba y en-y la sección del mercado con los pernos de la barra de unión. La entrada y el mercado se localizan en la parte inferior de la bomba en el mismo avión. Esta clase de bomba se puede equipar de un protector inteligente para prevenirlo con eficacia del seco-funcionamiento, desfasado y de la sobrecarga.
Motor eléctrico motor standed dos-polo Lleno-incluido del golpe de viento Clase de la protección: IP55 Clase del aislamiento: F Voltaje estándar, 50HZ: 1x220-230/240V 3x200-220/346-380V 3x220-240/380-415V 3x380-415V 60HZ: 3×200-230/346-400V 3×220-255/380-440V 3×220-227/380-480V
|
Modelo |
Poder del motor |
Flujo |
Cabeza |
Velocidad |
Kilovatio |
HP |
m3/h |
m |
RPM |
1,1 CDL1 |
|
|
|
|
|
CDL1-2 |
0,37 |
0,5 |
1 |
11,5 |
2900 |
CDL1-3 |
0,37 |
0,5 |
1 |
17 |
2900 |
CDL1-4 |
0,37 |
0,5 |
1 |
22,5 |
2900 |
CDL1-5 |
0,37 |
0,5 |
1 |
28 |
2900 |
CDL1-6 |
0,37 |
0,5 |
1 |
33,5 |
2900 |
CDL1-7 |
0,37 |
0,5 |
1 |
39 |
2900 |
CDL1-8 |
0,55 |
0,75 |
1 |
45 |
2900 |
CDL1-9 |
0,55 |
0,75 |
1 |
51 |
2900 |
CDL1-10 |
0,55 |
0,75 |
1 |
57 |
2900 |
CDL1-11 |
0,55 |
0,75 |
1 |
61 |
2900 |
CDL1-12 |
0,75 |
1 |
1 |
67 |
2900 |
CDL1-13 |
0,75 |
1 |
1 |
73 |
2900 |
CDL1-14 |
0,75 |
1 |
1 |
78 |
2900 |
CDL1-15 |
0,75 |
1 |
1 |
84 |
2900 |
CDL1-17 |
1,1 |
1,5 |
1 |
95 |
2900 |
CDL1-19 |
1,1 |
1,5 |
1 |
106 |
2900 |
CDL1-21 |
1,1 |
1,5 |
1 |
117 |
2900 |
CDL1-23 |
1,1 |
1,5 |
1 |
128 |
2900 |
CDL1-25 |
1,5 |
2 |
1 |
139 |
2900 |
CDL1-27 |
1,5 |
2 |
1 |
150 |
2900 |
CDL1-30 |
1,5 |
2 |
1 |
166 |
2900 |
CDL1-33 |
2,2 |
3 |
1 |
183 |
2900 |
CDL1-36 |
2,2 |
3 |
1 |
200 |
2900 |
1,2 CDL2 |
|
|
|
|
|
CDL2-2 |
0,37 |
0,5 |
2 |
15 |
2900 |
CDL2-3 |
0,37 |
0,5 |
2 |
22 |
2900 |
CDL2-4 |
0,55 |
0,75 |
2 |
30 |
2900 |
CDL2-5 |
0,55 |
0,75 |
2 |
37 |
2900 |
CDL2-6 |
0,75 |
1 |
2 |
45 |
2900 |
CDL2-7 |
0,75 |
1 |
2 |
52 |
2900 |
CDL2-9 |
1,1 |
1,5 |
2 |
67 |
2900 |
CDL2-11 |
1,1 |
1,5 |
2 |
82 |
2900 |
CDL2-13 |
1,5 |
2 |
2 |
98 |
2900 |
CDL2-15 |
1,5 |
2 |
2 |
112 |
2900 |
CDL2-16 |
1,5 |
2 |
2 |
120 |
2900 |
CDL2-17 |
2,2 |
3 |
2 |
128 |
2900 |
CDL2-18 |
2,2 |
3 |
2 |
136 |
2900 |
CDL2-19 |
2,2 |
3 |
2 |
145 |
2900 |
CDL2-20 |
2,2 |
3 |
2 |
155 |
2900 |
CDL2-22 |
2,2 |
3 |
2 |
165 |
2900 |
CDL2-23 |
3 |
4 |
2 |
176 |
2900 |
CDL2-24 |
3 |
4 |
2 |
188 |
2900 |
CDL2-26 |
3 |
4 |
2 |
198 |
2900 |
1,3 CDL3 |
|
|
|
|
|
CDL3-2 |
0,37 |
0,5 |
3 |
9 |
2900 |
CDL3-3 |
0,37 |
0,5 |
3 |
14 |
2900 |
CDL3-4 |
0,37 |
0,5 |
3 |
19 |
2900 |
CDL3-5 |
0,37 |
0,5 |
3 |
23 |
2900 |
CDL3-6 |
0,55 |
0,75 |
3 |
28 |
2900 |
CDL3-7 |
0,55 |
0,75 |
3 |
32 |
2900 |
CDL3-8 |
0,75 |
1 |
3 |
37 |
2900 |
CDL3-9 |
0,75 |
1 |
3 |
42 |
2900 |
CDL3-10 |
0,75 |
1 |
3 |
47 |
2900 |
CDL3-11 |
1,1 |
1,5 |
3 |
51 |
2900 |
CDL3-12 |
1,1 |
1,5 |
3 |
55 |
2900 |
CDL3-13 |
1,1 |
1,5 |
3 |
60 |
2900 |
CDL3-15 |
1,1 |
1,5 |
3 |
69 |
2900 |
CDL3-17 |
1,5 |
2 |
3 |
79 |
2900 |
CDL3-19 |
1,5 |
2 |
3 |
88 |
2900 |
CDL3-21 |
2,2 |
3 |
3 |
98 |
2900 |
CDL3-23 |
2,2 |
3 |
3 |
107 |
2900 |
CDL3-25 |
2,2 |
3 |
3 |
116 |
2900 |
CDL3-27 |
2,2 |
3 |
3 |
124 |
2900 |
CDL3-29 |
2,2 |
3 |
3 |
133 |
2900 |
CDL3-31 |
3 |
3 |
3 |
142 |
2900 |
CDL3-33 |
3 |
3 |
3 |
151 |
2900 |
CDL3-36 |
3 |
3 |
3 |
168 |
2900 |
1,4 CDL4 |
|
|
|
|
|
CDL4-2 |
0,37 |
0,5 |
4 |
15 |
2900 |
CDL4-3 |
0,55 |
0,75 |
4 |
24 |
2900 |
CDL4-4 |
0,75 |
1 |
4 |
32 |
2900 |
CDL4-5 |
1,1 |
1,5 |
4 |
40 |
2900 |
CDL4-6 |
1,1 |
1,5 |
4 |
48 |
2900 |
CDL4-7 |
1,5 |
2 |
4 |
56 |
2900 |
CDL4-8 |
1,5 |
2 |
4 |
64 |
2900 |
CDL4-10 |
2,2 |
3 |
4 |
81 |
2900 |
CDL4-12 |
2,2 |
3 |
4 |
95 |
2900 |
CDL4-13 |
2,2 |
3 |
4 |
100 |
2900 |
CDL4-14 |
3 |
4 |
4 |
112 |
2900 |
CDL4-15 |
3 |
4 |
4 |
120 |
2900 |
CDL4-16 |
3 |
4 |
4 |
129 |
2900 |
CDL4-17 |
3 |
4 |
4 |
136 |
2900 |
CDL4-18 |
4 |
5,5 |
4 |
148 |
2900 |
CDL4-19 |
4 |
5,5 |
4 |
153 |
2900 |
CDL4-20 |
4 |
5,5 |
4 |
162 |
2900 |
CDL4-21 |
4 |
5,5 |
4 |
169 |
2900 |
CDL4-22 |
4 |
5,5 |
4 |
178 |
2900 |
1,5 CDL8 |
|
|
|
|
|
CDL8-2 |
0,75 |
1 |
8 |
18 |
2900 |
CDL8-3 |
1,1 |
1,5 |
8 |
27 |
2900 |
CDL8-4 |
1,5 |
2 |
8 |
36 |
2900 |
CDL8-5 |
2,2 |
3 |
8 |
45 |
2900 |
CDL8-6 |
2,2 |
3 |
8 |
54 |
2900 |
CDL8-7 |
3 |
4 |
8 |
65 |
2900 |
CDL8-8 |
3 |
4 |
8 |
73 |
2900 |
CDL8-9 |
3 |
4 |
8 |
82 |
2900 |
CDL8-10 |
4 |
5,5 |
8 |
92 |
2900 |
CDL8-11 |
4 |
5,5 |
8 |
102 |
2900 |
CDL8-12 |
4 |
5,5 |
8 |
111 |
2900 |
CDL8-13 |
5,5 |
7,5 |
8 |
121 |
2900 |
CDL8-14 |
5,5 |
7,5 |
8 |
130 |
2900 |
CDL8-15 |
5,5 |
7,5 |
8 |
139 |
2900 |
CDL8-16 |
5,5 |
7,5 |
8 |
148 |
2900 |
CDL8-17 |
7,5 |
10 |
8 |
158 |
2900 |
CDL8-18 |
7,5 |
10 |
8 |
167 |
2900 |
CDL8-19 |
7,5 |
10 |
8 |
177 |
2900 |
CDL8-20 |
7,5 |
10 |
8 |
186 |
2900 |
1,6 CDL12 |
|
|
|
|
|
CDL12-2 |
1,5 |
2 |
12 |
20 |
2900 |
CDL12-3 |
2,2 |
3 |
12 |
30 |
2900 |
CDL12-4 |
3 |
4 |
12 |
40 |
2900 |
CDL12-5 |
3 |
4 |
12 |
50 |
2900 |
CDL12-6 |
4 |
5,5 |
12 |
60 |
2900 |
CDL12-7 |
5,5 |
7,5 |
12 |
70 |
2900 |
CDL12-8 |
5,5 |
7,5 |
12 |
80 |
2900 |
CDL12-9 |
5,5 |
7,5 |
12 |
91 |
2900 |
CDL12-10 |
7,5 |
10 |
12 |
101 |
2900 |
CDL12-12 |
7,5 |
10 |
12 |
121 |
2900 |
CDL12-14 |
11 |
15 |
12 |
141 |
2900 |
CDL12-16 |
11 |
15 |
12 |
162 |
2900 |
CDL12-18 |
11 |
15 |
12 |
183 |
2900 |
1,7 CDL16 |
|
|
|
|
|
CDL16-2 |
2,2 |
3 |
16 |
22 |
2900 |
CDL16-3 |
3 |
4 |
16 |
34 |
2900 |
CDL16-4 |
4 |
5,5 |
16 |
46 |
2900 |
CDL16-5 |
5,5 |
7,5 |
16 |
58 |
2900 |
CDL16-6 |
5,5 |
7,5 |
16 |
70 |
2900 |
CDL16-7 |
7,5 |
10 |
16 |
82 |
2900 |
CDL16-8 |
7,5 |
10 |
16 |
94 |
2900 |
CDL16-9 |
11 |
15 |
16 |
106 |
2900 |
CDL16-10 |
11 |
15 |
16 |
118 |
2900 |
CDL16-11 |
11 |
15 |
16 |
132 |
2900 |
CDL16-12 |
11 |
15 |
16 |
141 |
2900 |
CDL16-13 |
15 |
20 |
16 |
155 |
2900 |
CDL16-14 |
15 |
20 |
16 |
166 |
2900 |
CDL16-15 |
15 |
20 |
16 |
178 |
2900 |
CDL16-16 |
15 |
20 |
16 |
189 |
2900 |
1,8 CDL20 |
|
|
|
|
|
CDL20-1 |
1,1 |
1,5 |
20 |
10 |
2900 |
CDL20-2 |
2,2 |
3 |
20 |
23 |
2900 |
CDL20-3 |
4 |
5,5 |
20 |
35 |
2900 |
CDL20-4 |
5,5 |
7,5 |
20 |
47 |
2900 |
CDL20-5 |
5,5 |
7,5 |
20 |
58 |
2900 |
CDL20-6 |
7,5 |
10 |
20 |
70 |
2900 |
CDL20-7 |
7,5 |
10 |
20 |
82 |
2900 |
CDL20-8 |
11 |
15 |
20 |
94 |
2900 |
CDL20-10 |
11 |
15 |
20 |
118 |
2900 |
CDL20-12 |
15 |
20 |
20 |
142 |
2900 |
CDL20-14 |
15 |
20 |
20 |
166 |
2900 |
CDL20-17 |
18,5 |
25 |
20 |
202 |
2900 |
|
