Bomba centrífuga gradual vertical de CNP para el abastecimiento de agua y el impulso industrial

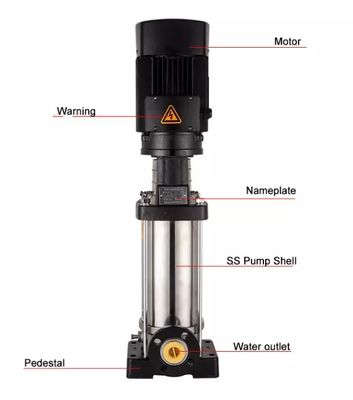

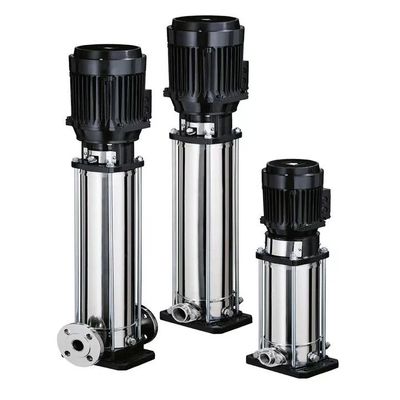

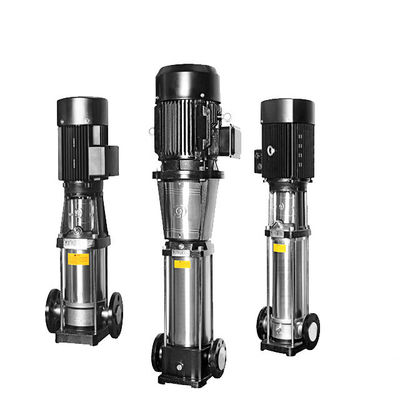

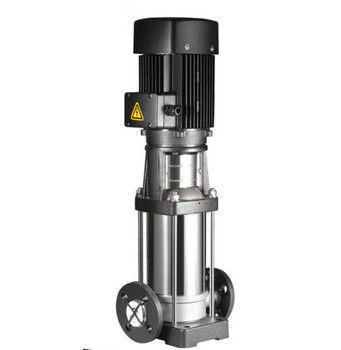

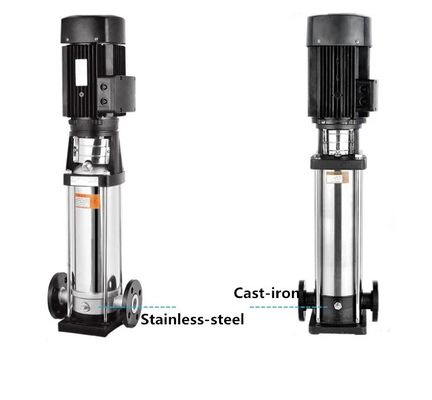

Bomba centrífuga gradual vertical de CNP CDL/CDLF para el abastecimiento de agua y el impulso industrial


1) Abastecimiento de agua: filtro de agua y transporte en central depuradora, impulso de la tubería principal, impulsando en edificios altos.
2) Impulso industrial: circuito de agua de flujo de proceso, sistema de limpieza, sistema que se lava de alta presión, sistema de la lucha contra el fuego.
3) Transportación líquida industrial: sistema del enfriamiento y de aire acondicionado, abastecimiento de agua de la caldera y sistema de condensación, propósito máquina-asociado, ácidos y álcali.
4) Tratamiento de aguas: ultra sistema de la filtración.
5) Sistema de ósmosis reversa.
6) Sistema de la destilación, separador, piscina.
7) Irrigación: Irrigación de las tierras de labrantío, irrigación de espray, irrigación por goteo

Gama de funcionamiento:
Capacidad: ³ /h de 2 hasta 500m
Cabeza: 15 hasta 195 m
Eficacia: el 72% hasta 92,5%
Velocidad de rotación: 2900 r/min
Poder: 0,37 hasta 15 kilovatios
NPSH: 1,8

Condiciones de la operación:

1) Líquido fino, limpio, inflamable e inexplosible que no contiene ningunos gránulos y fibra sólidos.
2) Temperatura líquida: Tipo normal de la temperatura: - 15℃~ +70℃; Tipo de la agua caliente: - 15℃~ +120℃
3) Temperatura ambiente: hasta +40℃
4) Altitud: el hasta 1000m
5) Cuando la densidad o la viscosidad del medio de la transmisión se excede que del agua, es necesario seleccionar un motor impulsor de alta potencia.
6) PH 5-8
Las demandas especiales pueden ser negociadas.

Motor:
1. el aire Lleno-incluido refrescó el tipo motor estándar del dos-polo
2. Clase de la protección: IP55
3. Clase del aislamiento: F
4. Voltaje estándar: 50Hz: 1 x 220-230/240V
3 x 200-220/346-380V
3 x 220-240/380-415 V
3 x 3 80-415 V

Modelo Symbols:




Las condiciones de siguiente son convenientes para las curvas de funcionamiento mostradas bramido:
1. Todas las curvas se basan en los valores medidos de 50Hz: velocidad constante 2900rpm o 2950rpm del motor.
2. Tolerancia de la curva conforme 1SO9006 al anexo A.
3. La medida se hace con agua 20℃air-free. viscosidad cinemática de mm2/del sec.
4. La operación de la bomba referirá a la región del funcionamiento indicada por la curva espesada para prevenir el recalentamiento debido al flujo o a la sobrecarga demasiado pequeño del motor debido al flujo demasiado grande.
