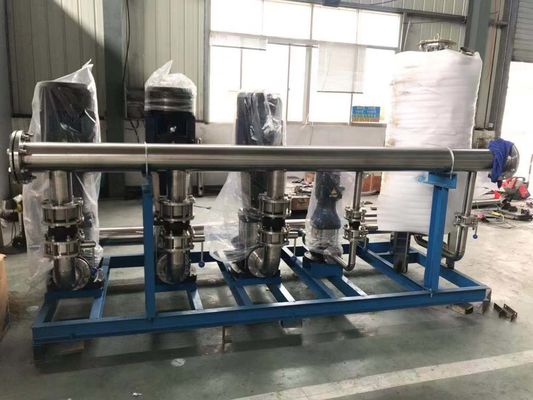

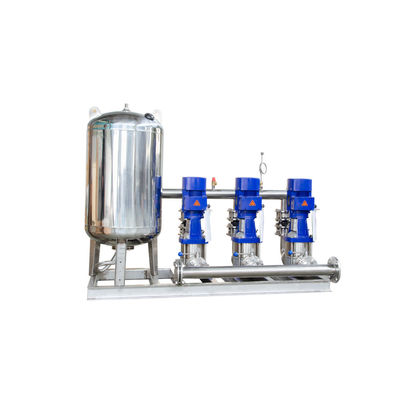

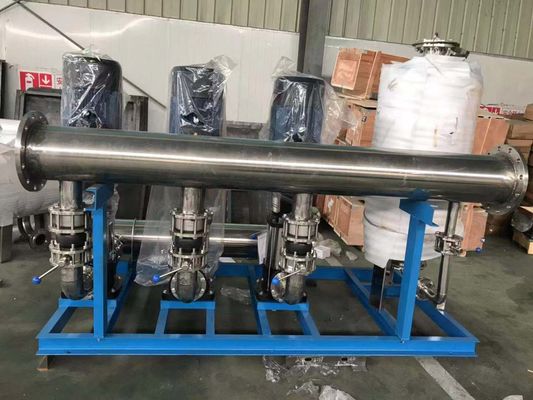

Conjunto de bombas de refuerzo de agua de transferencia de presión constante centrífuga de múltiples etapas vertical ligera
bombas centrífugas de varios niveles verticales para el transporte de agua y de propiedades físicas y químicas similares a los líquidos de agua, tipo QDL con temperatura media de transmisión de 0 °C ~ 80 °C,Temperatura media de transmisión de la bomba de tipo QDLR 0 °C ~ 130 °CLa presión de entrada de la bomba no deberá exceder de 0,6 MPa.
Bomba de tipo QDL para instalación vertical, compacta, de bajo ruido, de baja superficie, etc., utilizada principalmente en sistemas de agua y calefacción central de edificios de gran altura de la ciudad, sistemas de incendios,sistemas de aire acondicionado, sistemas de suministro de agua y otras empresas industriales y mineras.
2.construcción y características del conjunto de bombas de refuerzo de agua de transferencia de presión constante centrífuga vertical de varias etapas
La toma de succión de la bomba de tipo CDL se encuentra en la parte inferior de la sección de entrada de la bomba, la salida se encuentra en la parte superior del segmento de descarga de la bomba, ambas en dirección horizontal.La salida de la bomba puede mantener el ángulo de 90 °, 180 °, 270 ° con entrada de succión de acuerdo con las necesidades del usuario (cuando la instalación normal como 0 °).
Las bombas se componen principalmente de un segmento de succión, un segmento medio, un segmento de descarga, un soporte de rodamiento, un soporte de motor, un impulsor, paletas de guía, ejes, rodamientos, manguera del eje, tambor de equilibrio, etc.Segmento de succión, segmento medio, segmento de descarga, forma de soporte de rodamiento de la sala de trabajo.fuerza axial restante sufrida por el rodamiento de bolas de empuje radial de extremo superior. Segmento de succión, segmento medio, segmento de descarga instalados por separado con anillo de sellado, para reducir la fuga de agua de alta presión en la habitación trasera.
El extremo superior del eje está equipado con rodamientos de bolas de empuje radial, el fondo está instalado con rodamientos deslizantes.Bomba de circulación de agua caliente que utiliza agua de temperatura normal para enfriarEl sello del eje es un sello de embalaje suave, también se puede intercambiar con sello mecánico, lubricar y enfriar con agua a presión de la cámara de equilibrio.
Bomba accionada por un motor vertical, desde el lado del motor, la bomba gira en sentido contrario a las agujas del reloj.
3.CDL bomba de refuerzo de agua de múltiples etapas vertical Aplicación
El ámbito de aplicación de la bomba centrífuga de múltiples etapas vertical CDL es amplio, como la medicina, la alimentación, la industria química, el riego, la presurización, la destilación, la elaboración de cerveza, el control de incendios, el suministro de agua,tratamiento de aguas residuales, industria eléctrica y mecánica, industria de impresión y teñido, desalinización de agua de mar, equipos de buques y tanques de presión de apoyo y todos los ámbitos de la vida, una amplia gama de usos.
Es decir:
Agua de refrigeración, agua caliente
Suministro y distribución de agua
Alimentación de agua de la caldera
Protección contra incendios
Fabricación de metales
Riego
Servicios industriales generales
Agua de mar
Sistema de ósmosis inversa (RO)
4.CDL Bombas de agua de varias etapas verticales Materiales
La bomba de agua CDL Vertical Multistage se utiliza ampliamente para agua limpia, agua caliente y agua de mar y procesamiento químico.
5Hoja de datos de las prestaciones de las bombas de múltiples etapas verticales.CDL
