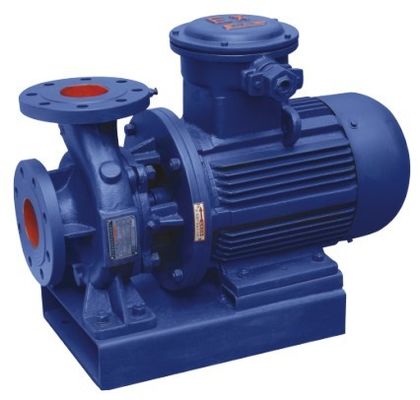

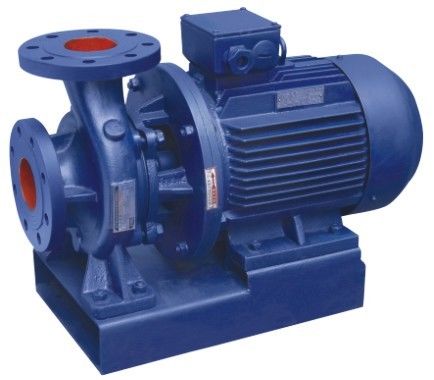

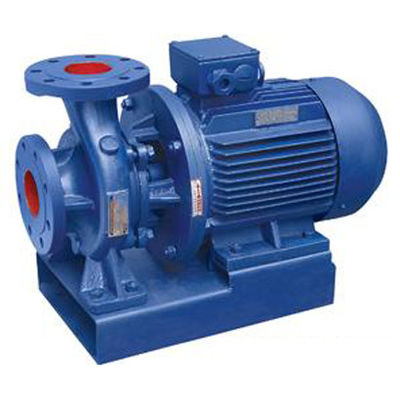

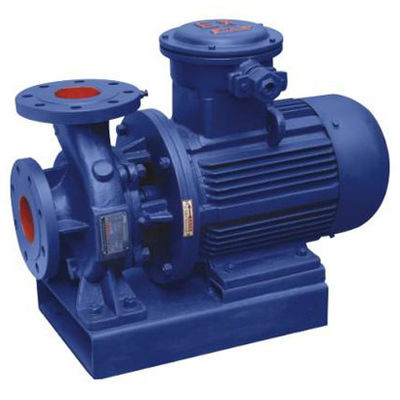

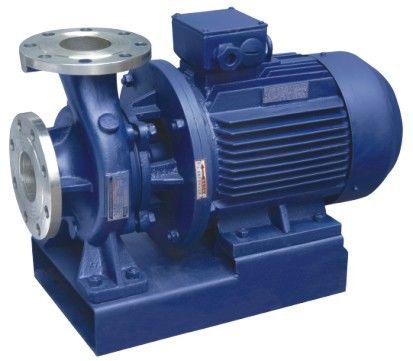

Bomba horizontal del impeledor de la bomba centrífuga de la sola etapa de ISW
Introducción de productos
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
La bomba de aceite a prueba de explosiones de la solo-succión de una sola sección horizontal de la solo-succión de ISWH usando el modelo hidráulico más avanzado, según ES combinación única de la solo-succión de la bomba centrífuga de la parametrización para la optimización del tratamiento de una sola sección y de la bomba vertical de diseño estructural, y estrictamente de acuerdo con el diseño iso2858 y la fabricación internacionales, la selección de dispositivo del sello mecánico del carburo, con eficacia alta y ahorro de la energía, funcionamiento confiable, instalación fácil y así sucesivamente
Gama de uso
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
1.For la entrega del agua y propiedades físicas y químicas similares a otros líquidos usados en agua, para el abastecimiento y el drenaje industrial y urbano de agua, el edificio alto de agua a presión, la irrigación del jardín, el aumentador de presión del fuego, el transporte de larga distancia, el ciclo de refrigeración caliente y frío, el cuarto de baño y la otra presurización y ayuda de equipo, el uso del ciclo de la agua fría del ℃ del ≤ 80 de la temperatura t.
2. ampliamente utilizado: los hoteles metalúrgicos, químicos, de la materia textil, del papel y del hotel tales como agua caliente de la caldera presurizaron la circulación y el sistema de calefacción urbano, iswr mecanografía el ℃ del ≤ 120 de la temperatura t del uso.
3.It es conveniente para el aceite, la sustancia química, la metalurgia, la energía eléctrica, la fabricación de papel, la comida y la fibra farmacéutica y sintética, y la temperatura es el ℃ -20 ~ + ℃ 120 para el transporte de las partículas, del corrosivo no-sólido y de la viscosidad similares regar.
4.For la entrega de la gasolina, del keroseno, del diesel y del otro líquido derivado del petróleo del producto o inflamable, explosivo, la temperatura media es -20 ~ el ℃ +120.
característica de producto
— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —
1. Buen funcionamiento: la concentricidad absoluta del eje de la bomba y del impeledor del equilibrio dinámico y estático, asegurar el buen funcionamiento, ninguna vibración.
2. Escape del goteo: diversos materiales, sello del carburo, asegurarse de que ninguna salida de diversa entrega de los medios.
3. De poco ruido: dos transportes de poco ruido bajo ayuda de la bomba, no funcionando con suavemente, además del sonido débil del motor, básicamente ningún ruido.
4. Instalación y mantenimiento fáciles, ninguna necesidad de desmontar el sistema de tubo, mientras el retiro de la nuez del asiento de la bomba pueda extraer todas las piezas del rotor.
5. Porcentaje de averías bajo: la estructura simple y razonable, la parte fundamental del uso de la ayuda de calidad mundial de la calidad, horas de trabajo sin problemas de la máquina mejoró grandemente.
6. Mantenimiento fácil: reemplazo de los sellos, transportes, simple y conveniente.
7. Coloque más provincias: las exportaciones se pueden dejar, la derecha, encima de tres direcciones, entonces la instalación de la disposición de la tubería, ahorrar el espacio.
Modelo | Flujo | Cabeza m |
eficacia % |
Velocidad r/min |
Poder kilovatio |
NPSH m |
Kilogramo | |
---|---|---|---|---|---|---|---|---|
m3/h | l/s | |||||||
ISWB15-80 | 1,1 1,5 2,0 |
0,3 0,42 0,55 |
8,5 8 7 |
26 34 34 |
2900 | 0,18 | 2,3 | 17 |
ISWB20-110 | 1,8 2,5 3,3 |
0,50 0,69 0,91 |
16 15 13,5 |
25 34 35 |
2900 | 0,37 | 2,3 | 25 |
ISWB20-160 | 1,8 2,5 3,3 |
0,50 0,69 0,91 |
33 32 30 |
19 25 23 |
2900 | 0,75 | 2,3 | 29 |
ISWB25-110 | 2,8 4,0 5,2 |
0,78 1,11 1,44 |
16 15 13,5 |
34 42 41 |
2900 | 0,55 | 2,3 | 26 |
ISWB25-125 | 2,8 4,0 5,2 |
0,78 1,11 1,44 |
20,6 20 18 |
28 36 35 |
2900 | 0,75 | 2,3 | 28 |
ISWB25-125A | 2,5 3,6 4,6 |
0,69 1,0 1,28 |
17 16 14,4 |
35 35 35 |
2900 | 0,55 | 2,3 | 27 |
ISWB25-160 | 2,8 4,0 5,2 |
0,78 1,11 1,44 |
33 32 30 |
24 32 33 |
2900 | 1,5 | 2,3 | 39 |
ISWB25-160A | 2,6 3,7 4,9 |
0,12 1,03 1,36 |
29 28 26 |
31 31 31 |
2900 | 1,1 | 2,3 | 34 |
ISWB32-100I | 4,4 6,3 8,3 |
1,22 1,75 2,32 |
13,2 12,5 11,3 |
48 54 53 |
2900 | 0,75 | 2,0 | 32 |
ISWB32-125 | 3,5 5,0 6,5 |
0,97 1,39 1,8 |
22 20 18 |
40 44 42 |
2900 | 0,75 | 2,3 | 28 |
ISWB32-125A | 3,1 4,5 5,8 |
0,86 1,25 1,61 |
17,6 16 14,4 |
43 43 43 |
2900 | 0,55 | 2,3 | 28 |
ISWB32-160 | 3,1 4,5 5,8 |
0,86 1,25 1,61 |
33 32 30 |
34 40 42 |
2900 | 1,5 | 2,3 | 28 |
ISWB32-160I | 4,4 6,3 8,3 |
1,22 1,75 2,32 |
33,2 32 30,2 |
34 40 42 |
2900 | 2,2 | 2,0 | 47 |
ISWB32-200 | 3,1 4,5 5,8 |
0,86 1,25 1,61 |
51 50 48 |
28 35 37 |
2900 | 3 | 2,0 | 47 |
ISWB32-200I | 4,4 6,3 8,3 |
1,22 1,75 2,32 |
50,5 50 48 |
26 33 35 |
2900 | 4 | 2,0 | 43 |
ISWB32-200IA | 2,8 4,0 5,2 |
0,78 1,11 1,44 |
44,6 44 42,7 |
34 40 42 |
2900 | 2,2 | 2,0 | 74 |
ISWB40-100 | 4,4 6,3 8,3 |
1,22 1,75 2,31 |
13,2 12,5 11,3 |
48 54 53 |
2900 | 0,55 | 2,3 | 32 |
ISWB40-100A | 3,9 5,6 7,4 |
1,08 1,56 2,06 |
10,6 10 9 |
52 52 52 |
2900 | 0,37 | 2,3 | 32 |
ISWB40-125 | 4,4 6,3 8,3 |
1,22 1,75 2,31 |
21 20 18 |
41 46 43 |
2900 | 1,1 | 2,3 | 34 |
